בחירת מחבר עגול מרגישה פשוטה... עד שזה לא. בחירה גרועה יכולה לחבל בשקט בכל העיצוב שלך, ולהוביל לכשלים מתסכלים בהמשך. המערכת שלך זקוקה לחיבורים יציבים כסלע ומתאימים בצורה מושלמת למשימה.
מדריך זה מספק את הבהירות שאתם צריכים. אנו מראים לכם בדיוק כיצד לבחור את המחבר המעגלי המותאם אישית הנכון, תוך הימנעות מכאבי ראש נפוצים.
בחירת המחבר המעגלי הנכון מתחילה בהבנת תפקידו ומקום העבודה שלו. אם תטעו בשלושת התחומים המרכזיים הללו, אתם עלולים לפתח כאבי ראש. אנחנו מדברים על נפילות אות, אובדן חשמל או כשל מוחלט בחיבור. בואו נפרט כיצד לנתח את הסביבה, הצרכים החשמליים והאילוצים המכניים עבור התכנון שלכם.
חשבו על התנאים הקשים ביותר שהמחבר שלכם עלול להתמודד איתם. אל תנחשו רק; הגדירו את סביבת ההפעלה בצורה מדויקת ככל האפשר. אי ציות לשלב זה עלול להוביל לכשל בטרם עת.
● טמפרטורה: מהו טווח הפעולה? יש לקחת בחשבון את חום הסביבה בתוספת כל חום שנוצר על ידי המערכת עצמה. קור קיצוני יכול להפוך חומרים לשבירים, בעוד שחום גבוה משפיע על הביצועים ועל תוחלת החיים. המחברים שלנו מציינים דירוגי טמפרטורה ברורים.
● לחות ואבק (דירוג IP): האם המחבר יראה גשם, מים מתזים או אבק דק? דירוג הגנה מפני חדירת מים (IP) מציין עד כמה המחבר אטום היטב. מספר גבוה יותר פירושו הגנה טובה יותר מפני מוצקים ונוזלים (לדוגמה, IP67 או IP68 לחשיפה חמורה למים).
● כימיקלים ונוזלים: חשיפה לשמנים, ממסים או חומרים קורוזיביים דורשת חומרי מארז ואטימה ספציפיים. ודאו שחומר המחבר שבחרתם יכול לעמוד בפני המרק הכימי שהוא עלול להיתקל בו.
● זעזועים ורעידות: ציוד נייד או סביבות תעשייתיות עם רעידות גבוהות דורשים מחברים הבנויים לעמוד בכוחות פיזיים מבלי להתנתק או להינזק. חפשו מנגנוני נעילה חזקים ואפשרויות להקלה על מתחים.
מחברים אינם רק קישורים פיזיים; הם נושאים חשמל ונתונים. התאמת המחבר לעומס החשמלי אינה ניתנת למשא ומתן לקבלת ביצועים אמינים.
● מתח וזרם: דעו את מתח ההפעלה המרבי ואת צריכת הזרם המרבית שלכם. בחירת מחבר בעל דירוג נמוך מהצרכים שלכם יוצרת סיכון בטיחותי וצוואר בקבוק בביצועים. בדקו את עוצמת הזרם לכל מגע, במיוחד עבור יישומי חשמל.
● סוג ומהירות אות: האם אתם משדרים אותות אנלוגיים ברמה נמוכה, נתונים דיגיטליים במהירות גבוהה או הספק בסיסי? שלמות האות דורשת שיקולים שונים (כגון מיגון או ציפוי מגעים) מאשר אספקת הספק פשוטה. אותות בתדר גבוה זקוקים לעכבה מבוקרת.
● התנגדות מגע: נמוך יותר בדרך כלל טוב יותר, מה שמגביל את ירידת המתח ואת יצירת החום. ציפוי זהב מספק לעיתים קרובות מוליכות מצוינת ועמידות בפני קורוזיה לאותות ברמה נמוכה.
● מיגון (EMI/RFI): בסביבות רועשות חשמלית, מחברים מוגנים הם חובה כדי למנוע הפרעות אלקטרומגנטיות או הפרעות תדר רדיו מלפגוע באותות שלכם.
האופן שבו המחבר מתאים פיזית ופועל בתוך התכנון שלך חשוב לא פחות מהמפרטים הסביבתיים והחשמליים שלו.
● גודל ומרחב: כמה מקום יש לכם? מידות המחברים, כולל אורך המחובר וגודל חיתוך הפאנל, דורשות בחינה מדוקדקת אל מול האילוצים הפיזיים שלכם. מזעור כרוך לעתים קרובות בפשרות.
● מנגנון צימוד: כיצד יחברו ויבטלו את המחברים המעגליים החשמליים ?

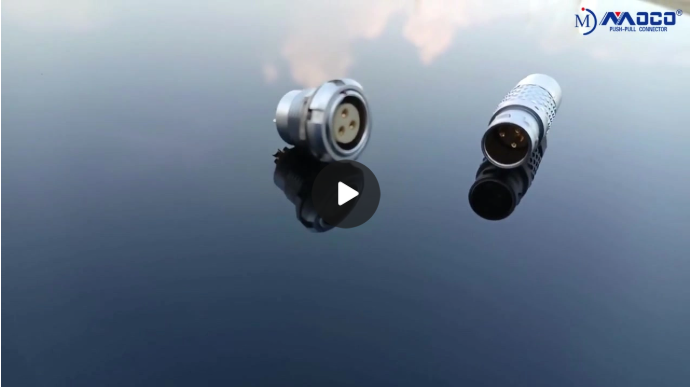

○ דחיפה-משיכה: נעילה מהירה ומאובטחת, אידיאלית לחללים צרים או לחיבורים תכופים. רבים ממחברי Moco שלנו כוללים מנגנון אמין זה.
○ הברגה: מציע צימוד חזק אך לוקח יותר זמן לחבר/לנתק.
○ כִּידוֹן: מנעול רבע סיבוב, מהיר יותר מהברגה אך יכול להיות גדול יותר.
● מחזורי חיבור: כמה פעמים יחובר וינותק זוג המחברים המעגלי במהלך תוחלת החיים שלו? דרישות מחזור גבוהות יותר משמעותן לעתים קרובות ציפוי מגעים ועיצובי נעילה עמידים יותר.
● סגנון הרכבה: הרכבה בפאנל, הרכבה בכבל, הרכבה במעגל מודפס? בחרו את הסגנון שמשתלב בצורה חלקה עם תהליך ההרכבה שלכם. קחו בחשבון את הכיוון והקישור כדי למנוע חיבור שגוי.
היכרות עם גיליונות המפרט עוזרת לכם להשוות אפשרויות בצורה יעילה. אל תחפשו רק מספר אחד; הבינו כיצד הפרטים הללו משתלבים יחד. נבחן את הגודל הפיזי, את המגעים שעושים את העבודה, את רמות האטימה ואת מה שממנו עשוי המחבר.
המעטפת היא המארז החיצוני של המחבר. הגודל קובע את ההתאמה הפיזית ולעתים קרובות קשור למספר המגעים שהוא יכול להכיל או לכמות הזרם שהוא יכול להתמודד איתו.
● מידות סטנדרטיות: לעתים קרובות תראו ייעודים כמו M8, M12, M23, או מידות סטנדרטיות MIL-DTL. אלה נותנים לכם מושג מהיר על המידות הכלליות וסוגי ההברגה (אם רלוונטי). בדקו את רישומי היצרן לקבלת מידות מדויקות - אורך, קוטר, ודרישות חיתוך הפאנל.
● שטח לעומת קיבולת: קונכיות קטנות יותר מתאימות למקומות צרים אך עשויות להגביל את מספר הפינים או את קיבולת הזרם. קונכיות גדולות יותר מציעות יותר מקום אך תופסות יותר שטח. זהו איזון המוכתב על ידי האילוצים המכניים והצרכים החשמליים שלך.
המגעים מטפלים בהעברת החשמל בפועל. שימו לב היטב לסוגם, לכמותם ולאופן שבו הם מתחברים לחוטים או למעגל המודפס שלכם.
● סוג (פין לעומת שקע): מגעים זכריים הם פינים; מגעים נקביים הם שקעים. יש להחליט איזה צד (תקע או שקע) מקבל איזה, לרוב בהתאם לתקני בטיחות (מקור חשמל מקבל בדרך כלל שקעים).
● סגנון סיום: כיצד מתחברים חוטים?
○ כוס הלחמה: חוטים מולחמים ישירות לתוך כוסות בגב המגע. טוב לבניית אב טיפוס או בנייה בנפח נמוך. דורש מיומנות לחיבורים עקביים.
○ לחיצה: חוטים מחוברים מכנית למגעים באמצעות כלים מיוחדים. מספק חיבורים אמינים וחוזרים, אידיאליים לייצור. ודא שהמגע תואם את עובי החוט שלך (AWG).
○ PCB: פינים המיועדים להלחמה ישירה ללוח מעגל מודפס (הרכבה דרך חור או הרכבה משטחית).
● ספירה וסידור: כמה מוליכים אתם צריכים? סידורי מגעים (pinouts) הם פריסות סטנדרטיות במבט מפני החיבור. בדקו את המספור והשתמשו במחברים עם מפתח או בסידורים שונים כדי למנוע חיבור כבלים שגויים יחד.
● ציפוי מגע: השכבה הדקה על משטח המגע היא המפתח לביצועים.
○ זהב: מוליכות מעולה, עמידות מעולה בפני קורוזיה. מתאים ביותר לאותות במתח נמוך ומחזורי חיבור ארוכים.
○ ניקל: ציפוי טוב למטרות כלליות, קשה יותר מזהב.
○ בדיל: אפשרות חסכונית, מוליכות טובה, מתאימה לכמה יישומי חשמל, אך פחות עמידה מזהב עבור מחזורי חיבור רבים.
הזכרנו את Ingress Protection קודם לכן, אבל שווה לחזור על זה. קוד בן שתי ספרות זה הוא המדריך שלך לאופן שבו המחבר המחובר עמיד בפני אבק ומים.
● ספרה ראשונה (מוצקה): מדרגת הגנה מפני חפצים, מאצבעות ועד אבק דק (0-6). '6' פירושה אטימות מלאה לאבק.
● ספרה שנייה (נוזלים): דירוג הגנה מפני מים, החל מטפטוף מים ועד טבילה רציפה (0-8, לפעמים 9K עבור סילוני לחץ גבוה). דירוג 'IP67' פירושו אטימות לאבק ומוגן מפני טבילה זמנית. 'IP68' פירושו בדרך כלל טבילה רציפה בתנאים מסוימים.
החומרים בהם נעשה שימוש קובעים עמידות, משקל, עלות ועמידות סביבתית.
● דיור:
○ מתכות: פליז (לעתים קרובות מצופה ניקל), נירוסטה ואלומיניום מציעים חוזק ומיגון. נירוסטה מספקת עמידות מצוינת בפני קורוזיה. מעטפות מתכת נפוצות בקווי המחברים של Moco שלנו לשימושים תובעניים.
○ פלסטיק: משקל קל יותר ולעתים קרובות עלות נמוכה יותר. מתאים ליישומים תעשייתיים או רפואיים רבים שבהם עמידות קיצונית או מיגון אינם הדרישה העליונה. בדקו תאימות כימית.
● מגעים: בדרך כלל בסיס מסגסוגת נחושת (כמו פליז או נחושת בריליום) שנבחר בשל תכונות המוליכות והקפיץ, ולאחר מכן מצופה כפי שצוין לעיל.
● אטמים ומבודדים: חומרים כמו NBR, סיליקון, ויטון (FKM) או PEEK יוצרים את האטמים ומבודדים את המגעים. בחירתם תלויה במידה רבה בטווח הטמפרטורות הנדרש ובעמידות לכימיקלים או שמנים ספציפיים שזוהו בהערכת הסביבה שלכם. ודאו שחומרי האטימה תואמים את תנאי ההפעלה שלכם.
חשבו על זה כשלב הסינתזה. אתם לוקחים את רשימת הדרישות שלכם ומשתמשים בה כדי לסנן את האפשרויות הזמינות כדי למצוא את ההתאמה הטובה ביותר. מדובר בביצוע פשרות מושכלות בעת הצורך.
הנה גישה ישירה:
1. רשום את הצרכים שלך בצורה ברורה: חזור להערות שלך מהחלק הראשון. רשמו את המספרים והתכונות הספציפיים הנדרשים. דוגמאות: נדרשת איטום IP68, נדרש להתמודד עם 5 אמפר ב-24 וולט DC, דורש 5 מגעי אות + 2 מגעי חשמל, דורש >500 מחזורי חיבור, עדיפות לנעילת Push-Pull, קוטר מקסימלי 15 מ"מ. היה מדויק.
2. קבעו סדרי עדיפויות ללא רחמים: מהם הגורמים המכריעים ביותר? האם דירוג ה-IP? הקיבולת הנוכחית? הגודל הפיזי? הכרת הגורמים הבלתי ניתנים למשא ומתן עוזרת לכם לבטל במהירות אפשרויות לא מתאימות. לפעמים, למשל, ייתכן שתחליפו מספר מחזורי חיבור מעט נמוך יותר תמורת עמידות כימית טובה יותר.
3. סנן משפחות מחברים: התחילו בצורה רחבה. אם אתם זקוקים לעמידות גבוהה ובתקן IP68, בדקו תחילה את סדרת המחברים המעגליים המיועדת לסביבות קשות. אם הדרישה העליונה היא העברת נתונים במהירות גבוהה, סננו למחברים חשמליים עגולים עם מיגון ובקרת עכבה מתאימות. השתמשו בסדרי העדיפויות העליונים שלכם כדי לצמצם את החיפוש.
4. בדיקת גיליונות נתונים: לאחר שיש לכם סדרה או שתיים פוטנציאליות, חפשו בהם מספרי חלקים ספציפיים. ודאו כל אחד מהפרמטרים הקריטיים המפורטים בשלב 1. אל תניחו שכל הסדרה עונה על הצרכים שלכם; בדקו את התצורה המדויקת. עיינו בשרטוטים לקבלת מידות מדויקות.
5. חשבו על ההרכבה: כיצד יותקן המחבר? האם הוא דורש כלי לחיצה ספציפיים שאין לכם? האם כוס הלחמה אפשרית עבור נפח הייצור שלכם? קחו בחשבון את תהליך ההרכבה בבחירה הסופית שלכם.
יישום בפועל (דוגמאות):
● חיישן חיצוני עמיד: הדרישות הן ככל הנראה IP67/IP68, עמידות לטמפרטורות רחבה (-40°C עד +85°C), חומר מארז עמיד בפני UV, ואולי גם נעילת הברגה מאובטחת. הדרישות החשמליות עשויות להיות בינוניות (מתח נמוך, אות זרם נמוך). מיקוד סינון: התחילו עם מחברים אטומים לסביבה, בעלי מעטפת מתכת המדורגים לטווח הטמפרטורות.
● עגלת רפואית פנימית: הצרכים עשויים לכלול מחזורי חיבור גבוהים (חיבור/ניתוק תכופים), נעילת Push-Pull קלה לשימוש, חומרי מארז מפלסטיק ספציפיים התואמים לשיטות עיקור, אולי דירוג IP נמוך יותר (למשל, IP54). שלמות האות יכולה להיות פריט חשוב. מיקוד סינון: התחילו עם מחבר עגול Push-Pull בעל מחזורי חיבור גבוהים, תוך בדיקת תאימות החומרים בשלב מוקדם.
כולנו היינו שם - טעות קטנה לכאורה מובילה לבעיה גדולה יותר בהמשך. למידה מטעויות נפוצות (שלך או של אחרים) היא הנדסה חכמה. הנה כמה מלכודות נפוצות בבחירת מחברים וכיצד להימנע מהן:
זה קלאסי. בחירת מחבר עם דירוג IP שנשמע בסדר, אבל לא מספיק לאבק, לחות או התזות שהוא יתמודד איתם. התוצאה? זיהום, קורוזיה ובסופו של דבר כשל.
● הימנעות: היו כנים לחלוטין לגבי סביבת ההפעלה. אם הדבר עלול להתרסס, הניחו שזה יקרה. אם אינכם בטוחים בין שני דירוגי IP (כמו IP65 לעומת IP67), נטייה לכיוון רמת ההגנה הגבוהה יותר היא לרוב ביטוח חכם. ודאו גם תאימות כימית.
לא מספיק להסתכל על הזרם המרבי לכל מגע בעמוד הראשון של גיליון הנתונים. צריך לשקול את רמת ההפחתה (derating) - ההפחתה בקיבולת הזרם עקב גורמים מהעולם האמיתי.
● הימנעות: בדקו את גיליון הנתונים המלא עבור עקומות ירידה במתח (derating) המבוססות על טמפרטורת הסביבה ומספר המגעים הנושאים זרם בו זמנית. יותר מגעים בעלי זרם במחבר עגול אחד מייצרים יותר חום, מה שמפחית את הזרם הבטוח עבור כל אחד מהם. אין לדחוף את המגעים למקסימום התאורטי שלהם.
מחברים נשחקים. בחירת חלק המדורג ל-50-100 מחזורי חיבור בלבד עבור פריט ציוד שמחובר ונותק מדי יום היא בקשה לצרות. ציפוי שחוק או עייפות מכנית מובילים לחיבורים גרועים.
● הימנעות: העריכו את מחזורי החיבור הנדרשים לאורך כל חיי החיבור. אם מדובר במחברים פעילים לעתים קרובות, חפשו מחברים עגולים חשמליים המדורגים במפורש למחזורים ארוכים (500, 1000 או יותר). משמעות הדבר היא לעתים קרובות ציפוי טוב יותר (כמו זהב) ומנגנוני נעילה עמידים יותר.
בחירת כוסות הלחמה כי הן נראות פשוטות, ואז הבנה שזה איטי מדי ולא עקבי עבור נפח הייצור שלך. או בחירת מגעי לחיצה ללא הכלים הנכונים שצוינו על ידי היצרן, מה שמוביל ללחיצות גרועות.
● הימנעות: התאם את הסיומות לתהליך ההרכבה ולנפח שלך. הלחמה עשויה להתאים לאבות טיפוס, אך לחיצה (עם כלים מתאימים) או הרכבה על מעגל מודפס (PCB) בדרך כלל עדיפה לייצור. קח בחשבון את עלויות הכלים והכשרת המפעילים.
זה נוגע קשות במסגרות רפואיות או תעשייתיות. בחירת מארז פלסטיק שמתכלה על ידי כימיקלי ניקוי מסוימים, או אטמים שמתנפחים בחשיפה לשמנים ספציפיים המשמשים במכונות.
● הימנעות: יש לוודא את התאימות הכימית של כל חומרי המחברים (מארז, אטמים, מבודדים) מול כל מה שהם עלולים להיתקל בו - חומרי ניקוי, תהליכי עיקור, שמנים, דלקים וכו'. יש לבדוק גם את דירוגי הטמפרטורה לצורך תאימות עם עיקור (כמו אוטוקלאב).
הסתמכות על שם סדרה ("זה M12, זה יתאים") מבלי לבדוק את שרטוטי המידות המפורטים עבור מספר החלק הספציפי, כולל האורך המחובר שלו וצרכי חיתוך הפאנל.
● הימנעות: יש לבדוק תמיד את שרטוטי המידות בגיליון הנתונים לפני סיום עיצוב פריסת המעגל המודפס או המארז. שימו לב לסבולות ולמרווחים הנדרשים לחיבור/ניתוק וניתוב כבלים.
בחירת מחבר עגול נכון מסתכמת בתהליך ברור. הגדירו את עולם הפעולה שלכם (סביבה, הספק, מכניקה), תרגמו זאת למפרטים ספציפיים, התאימו אותו באופן שיטתי ליישום שלכם, והיזהרו מהמכשולים הנפוצים שדנו בהם. גישה שיטתית זו מונעת כאבי ראש ומובילה לעיצובים אמינים יותר.
כשתהיו מוכנים לחקור אפשרויות שנבנו לאמינות, בדקו את הפתרונות שאנו מציעים ב-Moco Connectors. מצאו את המחבר המעגלי הבא שלכם ממש כאן: https://www.mococonnectors.com/ . הצוות שלנו זמין גם אם יש לכם שאלות ספציפיות לגבי מציאת ההתאמה המושלמת לפרויקט שלכם.
