Le guide ultime des types de câbles pour caméras de vidéosurveillance

Aujourd'hui, dans un monde en constante évolution, la sécurité est une préoccupation croissante pour les propriétés résidentielles et commerciales. Grâce aux progrès technologiques, les caméras de vidéosurveillance sont devenues un élément essentiel de tout système de sécurité. Installées à divers endroits, ces caméras offrent une surveillance efficace, garantissant la sécurité de vos biens et de vos proches. Cependant, comprendre les différents types de câbles utilisés dans les installations de caméras de vidéosurveillance peut s'avérer complexe. Ce guide complet explore les différents types de câbles pour caméras de vidéosurveillance et leurs applications, vous permettant ainsi de faire un choix éclairé pour la sécurité de vos locaux.

Déterminer le type de câble approprié pour une caméra de vidéosurveillance

Lors du choix d'un câble pour une caméra de vidéosurveillance, plusieurs facteurs sont à prendre en compte. La distance entre la caméra et l'enregistreur, le type de connexion utilisé, l'environnement d'installation et le budget global sont autant d'aspects cruciaux. Chaque type de câble présente ses propres avantages et inconvénients ; il est donc essentiel d'évaluer soigneusement vos besoins. Examinons les différents types de câbles disponibles pour les installations de caméras de vidéosurveillance et leurs applications spécifiques.

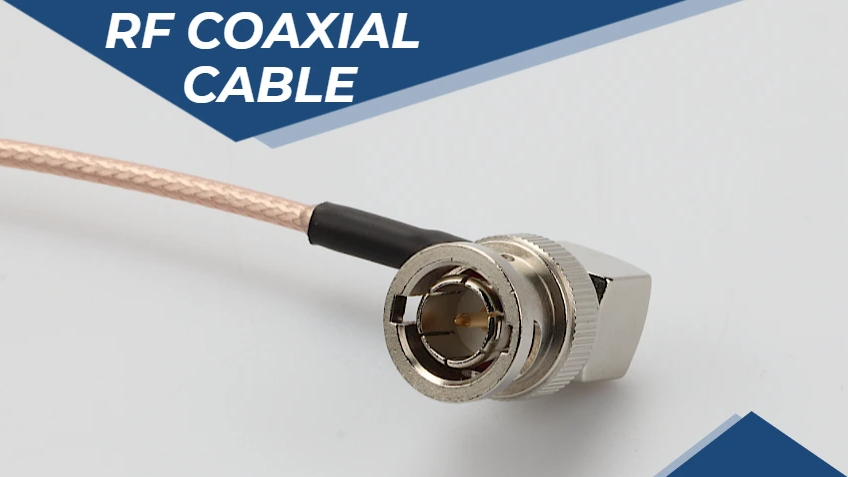

câble coaxial

L'un des câbles les plus utilisés pour les installations de caméras de vidéosurveillance est le câble coaxial. Conçu pour transporter des signaux vidéo, il est abordable, facile à installer et offre une excellente qualité de transmission. Il se compose d'un conducteur central, d'une isolation, d'un blindage métallique et d'un conducteur extérieur. Le conducteur central transporte le signal vidéo, tandis que le conducteur extérieur sert de blindage, empêchant les interférences et les pertes de signal. Les câbles coaxiaux sont disponibles en différents types , notamment RG59 et RG6, le RG59 étant le plus courant pour les installations de vidéosurveillance.

Le câble coaxial RG59 est idéal pour les installations avec des longueurs de câble courtes, généralement jusqu'à 90 mètres. Il offre une bonne qualité vidéo et peut transporter à la fois les signaux vidéo et d'alimentation. En revanche, le câble coaxial RG6 convient aux longueurs de câble plus importantes, entre 90 et 150 mètres. Il offre une meilleure puissance de signal et une atténuation moindre que le RG59, ce qui le rend idéal pour les installations de grande envergure. Cependant, il est important de noter que les câbles RG6 sont plus épais et moins flexibles que les câbles RG59, ce qui peut compliquer leur installation.

Que vous optiez pour du RG59 ou du RG6, les câbles coaxiaux sont polyvalents et compatibles avec les systèmes de vidéosurveillance analogiques et haute définition (HD). Les signaux vidéo transmis par ces câbles peuvent atteindre une résolution de 1080p, ce qui les rend adaptés à la plupart des applications de surveillance. De plus, grâce à la technologie Power over Coax (PoC), les câbles coaxiaux peuvent acheminer l'alimentation électrique, éliminant ainsi le besoin de câbles d'alimentation externes.

Câble à fibre optique

Pour les installations de caméras de vidéosurveillance longue distance, les câbles à fibre optique offrent des performances inégalées. Composés de fibres de verre ou de plastique, ils transmettent les données par impulsions lumineuses. Les câbles à fibre optique permettent de transporter des signaux vidéo sur de très longues distances sans perte de qualité. Insensibles aux interférences électromagnétiques, ils sont parfaitement adaptés aux installations dans les zones à fortes perturbations ou exposées à la foudre.

Les câbles à fibres optiques existent en versions monomode et multimode. Les fibres monomodes, avec un diamètre de cœur plus petit, conviennent aux transmissions sur plusieurs kilomètres. Les fibres multimodes, quant à elles, possèdent un diamètre de cœur plus important et permettent des transmissions sur des distances plus courtes, généralement de quelques centaines de mètres. Si les câbles à fibres optiques offrent une excellente qualité d'image et une large bande passante, ils sont nettement plus coûteux et nécessitent une installation par un professionnel.

Il est important de noter que l'utilisation de câbles à fibres optiques pour l'installation de caméras de vidéosurveillance peut nécessiter des équipements supplémentaires, tels que des émetteurs-récepteurs à fibres optiques, afin de convertir le signal vidéo de la fibre vers un format standard compatible avec les dispositifs d'enregistrement. De plus, les câbles à fibres optiques ne transportent pas de signal d'alimentation ; une source d'alimentation externe doit donc être fournie aux caméras.

Câble à paires torsadées

Un autre type de câble couramment utilisé pour les installations de caméras de vidéosurveillance est le câble à paires torsadées. Comme son nom l'indique, ce câble est composé de deux fils de cuivre isolés et torsadés. Les câbles à paires torsadées sont principalement utilisés pour la transmission de signaux vidéo sur de longues distances. Contrairement aux câbles coaxiaux, ils nécessitent des adaptateurs ou des baluns vidéo pour convertir le signal analogique en signal numérique.

Il existe deux sous-catégories de câbles à paires torsadées : les paires torsadées non blindées (UTP) et les paires torsadées blindées (STP). Les câbles UTP sont plus courants dans les installations de caméras de vidéosurveillance en raison de leur prix abordable et de leur facilité d'installation. Ils sont généralement utilisés avec des baluns vidéo, qui convertissent le signal des connecteurs BNC (Bayonet Neill-Concelman) en RJ45 (Registered Jack 45). Les câbles UTP prennent en charge des résolutions vidéo jusqu'à 1080p et conviennent aux distances allant jusqu'à 230 mètres (750 pieds).

En revanche, les câbles STP offrent une meilleure protection contre les interférences électromagnétiques, mais sont moins fréquemment utilisés dans les installations de vidéosurveillance. Ces câbles comportent une couche supplémentaire de feuille métallique et sont utilisés dans les environnements où les interférences constituent un problème majeur, comme les zones à forte concentration d'équipements électriques ou à rayonnement électromagnétique élevé. Les câbles STP sont généralement plus chers que les câbles UTP et nécessitent des connecteurs spécifiques pour la vidéosurveillance.

Solutions sans fil

Ces dernières années, les solutions sans fil ont gagné en popularité dans l'installation de caméras de vidéosurveillance, offrant flexibilité et praticité. Les caméras sans fil éliminent le besoin de câbles physiques et s'installent rapidement et facilement. Elles utilisent des technologies sans fil, telles que le Wi-Fi ou le Bluetooth, pour transmettre les signaux vidéo à l'enregistreur.

Les caméras sans fil constituent une excellente solution pour les lieux où le câblage est complexe ou inesthétique. Elles peuvent être installées dans des zones où le câblage est impossible, comme les bâtiments historiques ou les espaces extérieurs. Toutefois, il est important de noter que les caméras de vidéosurveillance sans fil dépendent d'une connexion réseau stable et fiable. Des facteurs tels que la puissance du signal, les interférences et la distance peuvent affecter la qualité et la fiabilité de la transmission vidéo.

Lorsqu'on opte pour des solutions sans fil, il est essentiel de s'assurer que les caméras et les dispositifs d'enregistrement se trouvent à portée du réseau. De plus, les caméras sans fil peuvent nécessiter des sources d'alimentation supplémentaires, car elles fonctionnent souvent sur batteries ou avec des adaptateurs secteur.

Configurations de câblage hybrides

Dans certains cas, une configuration de câblage hybride peut s'avérer la solution la plus adaptée aux installations de caméras de vidéosurveillance. Les configurations hybrides permettent d'utiliser différents types de câbles, tels que les câbles coaxiaux, à paires torsadées ou à fibres optiques, au sein d'une même installation. Cette approche offre une grande flexibilité et permet d'adapter le câblage aux besoins spécifiques de chaque système.

Par exemple, une configuration hybride pourrait utiliser des câbles coaxiaux pour les liaisons courtes, des câbles à paires torsadées pour les liaisons moyennes et des câbles à fibres optiques pour les liaisons longues. Ceci permet des installations économiques tout en maintenant une haute qualité de signal vidéo sur de longues distances.

Dans les configurations de câblage hybrides, il est essentiel d'utiliser des adaptateurs, des convertisseurs ou des baluns vidéo appropriés pour garantir la compatibilité entre les différents types de câbles. L'intervention d'un professionnel et l'utilisation d'équipements réseau supplémentaires peuvent également s'avérer nécessaires pour gérer ces différents types de câbles au sein du système.

Comment vérifier le câble d'une caméra de vidéosurveillance ?

Vous pouvez suivre ces étapes :

Inspection visuelle :

Examinez toute la longueur des câbles des caméras de vidéosurveillance afin de déceler tout signe visible de dommage, comme des coupures, des pliures ou des fils dénudés.

Recherchez les endroits où le câble aurait pu être pincé, écrasé ou endommagé de quelque manière que ce soit.

Inspection des connecteurs :

Vérifiez que les connecteurs aux deux extrémités du câble ne présentent aucun dommage ni corrosion.

Vérifiez que les connecteurs sont bien fixés au câble et qu'il n'y a pas de broches tordues ni de composants cassés.

Test avec un multimètre :

Si vous possédez un multimètre, vous pouvez l'utiliser pour vérifier la continuité et le bon câblage du câble.

Réglez le multimètre sur le mode de test de continuité (généralement représenté par un symbole de diode) et placez les pointes de touche sur chaque extrémité du câble. Cela permettra de repérer d'éventuelles coupures dans le câblage.

Tests de signal :

Si possible, connectez la caméra de vidéosurveillance à l'aide du câble et vérifiez que le signal vidéo est clair et stable.

Recherchez toute interférence, tout scintillement ou tout autre problème pouvant indiquer un souci avec le câble.

Remplacement ou réparation :

Si vous constatez des dommages importants ou si le câble échoue à l'un des tests, envisagez de le remplacer par un nouveau type de connecteur de câble d'appareil photo ou de réparer les sections endommagées, selon l'étendue du problème.

En suivant ces étapes, vous pouvez vérifier efficacement l'intégrité du câble de votre caméra de vidéosurveillance et vous assurer de son bon fonctionnement.

En résumé

Choisir le bon type de câble pour une caméra de vidéosurveillance est crucial pour un système de surveillance efficace et fiable. Les câbles coaxiaux offrent une solution abordable et polyvalente, adaptée à la plupart des applications analogiques et HD. Les câbles à paires torsadées constituent une option économique pour les longues distances, nécessitant des adaptateurs ou des baluns vidéo supplémentaires pour la conversion du signal. Les câbles à fibres optiques excellent dans les installations longue distance, assurant une transmission vidéo de haute qualité et insensible aux interférences. Les solutions sans fil éliminent le besoin de câbles physiques et offrent une grande flexibilité, mais la puissance du signal et la fiabilité du réseau doivent être prises en compte. Les configurations hybrides combinent différents types de câbles pour des performances optimales en fonction de la distance et du coût.

En tenant compte des exigences spécifiques de votre installation de caméras de vidéosurveillance, telles que la distance, l'environnement et les contraintes budgétaires, vous pouvez choisir en toute confiance le type de câble adapté pour construire un système de sécurité performant. N'oubliez pas de consulter des professionnels et de solliciter des conseils d'experts pour garantir une installation bien planifiée et efficace, parfaitement adaptée à vos besoins. Avec le bon type de câble et un système de vidéosurveillance fiable, vous pouvez renforcer la sécurité de votre propriété et profiter d'une tranquillité d'esprit assurée.
