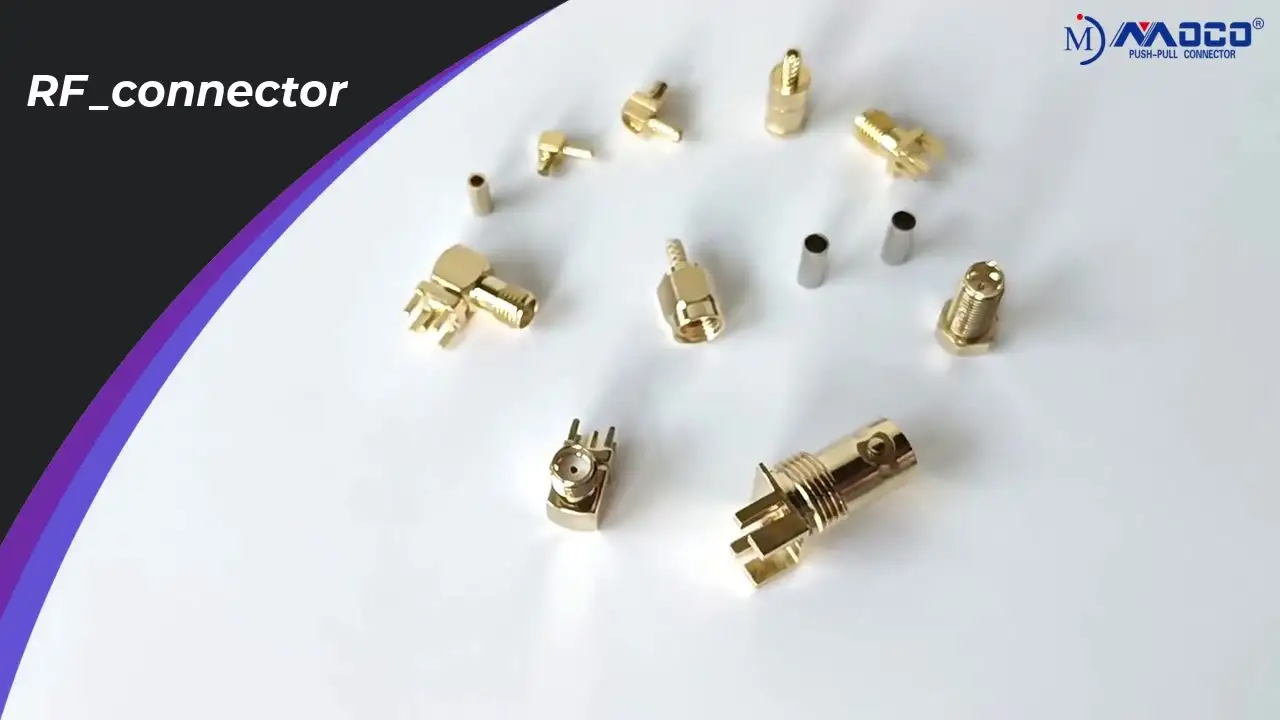

Conector RF de radiofrecuencia SMA SMB SMC MMCX BNC para RG58 RG174
Los conectores RF (conectores de radiofrecuencia) son conectores eléctricos que funcionan a frecuencias de radio en el rango de varios megahercios. Los cables coaxiales se utilizan habitualmente con conectores RF porque conservan el blindaje proporcionado por el diseño coaxial. Gracias a modelos mejorados, se reduce la reflexión de la señal y la pérdida de potencia al minimizar el cambio en la impedancia de la línea de transmisión en la conexión. Los conectores RF se utilizan en receptores de televisión, dispositivos wifi, equipos de medición y automóviles con antenas, incluyendo conectores tipo N, BNC, SMA, SMB, SMC, TNC, RCA y MCX. 50 ohmios o 75 ohmios.
Por ejemplo, los conectores SMA son un tipo de conector coaxial con rosca pequeña. Se caracterizan por su amplia banda de frecuencia, excelente rendimiento, alta fiabilidad y larga vida útil. El conector SMA se utiliza para conectar cables de RF o líneas de microbanda en el bucle de RF de equipos de microondas y sistemas de comunicación digital. En dispositivos inalámbricos, se suele utilizar para la interfaz de reloj GPS en la placa y el puerto de prueba del módulo de radiofrecuencia de la estación base. Admite frecuencias de señal de CC a 18 GHz, y algunos tipos pueden alcanzar hasta 26,5 GHz.
5 tipos de conectores RF
Conector SMA
Los conectores SMA son conectores RF coaxiales de semiprecisión que operan hasta 18 GHz, aunque algunas versiones propietarias están clasificadas para 26,5 GHz. Los amplificadores de potencia de RF, los aisladores de RF, los sistemas de microondas, las antenas de telefonía móvil, los sistemas de antena WiFi y la radioastronomía lo utilizan a 5 GHz+.
Conector SMB
El conector SMB, un conector coaxial de RF desarrollado en la década de 1960, cuenta con un acoplamiento a presión y ofrece impedancias de 50 o 75 kΩ. Son más pequeños que los conectores SMA. Los conectores SMB son ideales para aplicaciones que requieren un conector de RF subminiatura de acoplamiento rápido a frecuencias de hasta unos pocos GHz, ya que ofrecen un excelente rendimiento eléctrico desde CC hasta 4 GHz. Los conectores SMB se conocen como conectores subminiatura versión B, de ahí su nombre.
Conector SMC
Los conectores SMC son conectores coaxiales de RF desarrollados en la década de 1960. La norma MIL-STD-348 proporciona especificaciones de interfaz para los SMC y muchos otros conectores. Utilizan una interfaz roscada con un tamaño de rosca UNF #10-32. Ofrecen rendimiento eléctrico desde CC hasta 10 GHz. El contacto central se mantiene mediante un conector hembra en los conectores SMC macho (enchufe), mientras que el contacto central se mantiene mediante un pin en los conectores SMC hembra (jack).
Conector BNC
BNC es un conector RF miniatura de conexión/desconexión rápida, comúnmente utilizado en aplicaciones de baja frecuencia. Originalmente utilizado en el sector militar, ha ganado amplia aceptación en video compuesto en dispositivos de video comerciales y aplicaciones de RF de hasta 2 GHz.
Conector MMCX
Los conectores MCX son conectores coaxiales de RF similares a los conectores coaxiales microminiatura, pero más pequeños. Cumplen con la especificación europea CECC 22000. Los conectores MMCX tienen una capacidad nominal de 500 ciclos de acoplamiento. Cuentan con un mecanismo de bloqueo y presión que permite una rotación de 360 grados y suelen tener una impedancia de 50 Ω. Ofrecen banda ancha de CC a 6 GHz.
Los conectores MMCX se utilizan en tarjetas PCMCIA Wi-Fi como conectores de antena o para antenas GPS externas en dispositivos pequeños como PDA o receptores GPS, o en teléfonos móviles para conectar antenas GSM externas. Los monitores intraauriculares también los utilizan para conectar cables a auriculares individuales.
Existe una gran variedad de conectores RF personalizados de alta calidad, que varían en forma, tamaño y rango de frecuencia, y se utilizan para una amplia variedad de aplicaciones. Solo tiene que seleccionarlos según las especificaciones requeridas para cada aplicación. Si busca conectores RF, visite https://www.mococonnectors.com, fabricante, fábrica y proveedor líder de conectores RF .
