מחבר Push Pull סדרה Z12 | שקע להרכבה על מעגל מודפס בזווית ישרה להלחמת Reflow
מחבר Push Pull סדרה Z11 עם עיצוב הרכבה בזווית ישרה על PCB. תומך בהלחמת גלים והלחמת Reflow עד 260°C, אידיאלי עבור לוחות בקרה תעשייתיים.
מחבר ה-Push Pull מסדרת B Z11 הוא שקע להרכבה על PCB בזווית ישרה, המיועד להעברת אות יציבה מרובת פינים במערכות אלקטרוניות קומפקטיות.
הוא תומך בהלחמת גלים והלחמת הזרמה חוזרת עד 260 מעלות צלזיוס, ומציע ביצועים אמינים עבור יישומי בקרה ומכשור תעשייתיים.
מחבר Push Pull סדרה Z12 | שקע להרכבה על מעגל מודפס בזווית ישרה להלחמת Reflow
מחבר ה-Push Pull מסדרת B Z12 הוא שקע בזווית ישרה להרכבה על PCB, המיועד להעברת אותות רב-פינים יציבה במערכות אלקטרוניות קומפקטיות. הוא תומך בהלחמת גלים ובהלחמת Reflow עד 260 מעלות צלזיוס , מה שהופך אותו לאידיאלי להרכבת PCB אוטומטית ביישומים תעשייתיים.
תיאור קצר
שקע ה- Z12 להרכבה על מעגל מודפס (PCB) בעל לחיצה (push-pull) כולל מנגנון נעילה עצמית מאובטח בלחיצה ומבנה EXG בזווית ישרה המאפשר פריסות PCB בצפיפות גבוהה. הוא נבנה לאמינות, פועל בתנאי טמפרטורה תובעניים ותומך בתהליכי הלחמה מודרניים.
מפרט טכני
| פָּרָמֶטֶר | מִפרָט |
|---|---|
| סדרת מחברים | סדרה B |
| סוג מחבר | מחבר עגול Push Pull |
| סוג שקע | שקע להרכבה על לוח מודפס Z12 |
| סגנון הרכבה | הרכבה על לוח מודפס |
| הִתמַצְאוּת | זווית ישרה (EXG) |
| מנגנון נעילה | נעילה עצמית של דחיפה-משיכה |
| סוג איש קשר | אנשי קשר גברים |
| מספר אנשי קשר | זמינות מספר תצורות פינים |
| שיטת סיום | הלחמת PCB |
| תהליך הלחמה | הלחמת גלים / הלחמת הזרמה חוזרת |
| טמפרטורת הזרמה מקסימלית | עד +260 ℃ (לטווח קצר) |
| טווח טמפרטורות הפעלה | -55 ℃ עד +260 ℃ (אופייני) |
| חומר דיור | מעטפת מתכת |
| חומר מגע | סגסוגת נחושת |
| ציפוי מגע | מצופה זהב |
| חומר מבודד | פלסטיק הנדסי בטמפרטורה גבוהה |
| מתח מדורג | תלוי בתצורת איש הקשר |
| זרם מדורג | תלוי בתצורת איש הקשר |
| חיים מכניים | מעל 5,000 מחזורי הזדווגות (אופייני) |
| רמת הגנה | דירוג IP זמין עם תקע תואם |
| עמידות לרעידות | מתאים לסביבות תעשייתיות |
| שדה יישום | בקרה תעשייתית, אוטומציה, מכשור |
| הַתאָמָה | RoHS |
דירוגים חשמליים ורמת הגנה IP תלויים בתצורות מגע ספציפיות ובמחברי כבלים תואמים. אנא צרו קשר עם MOCO לקבלת מפרטים מפורטים.
יישומים

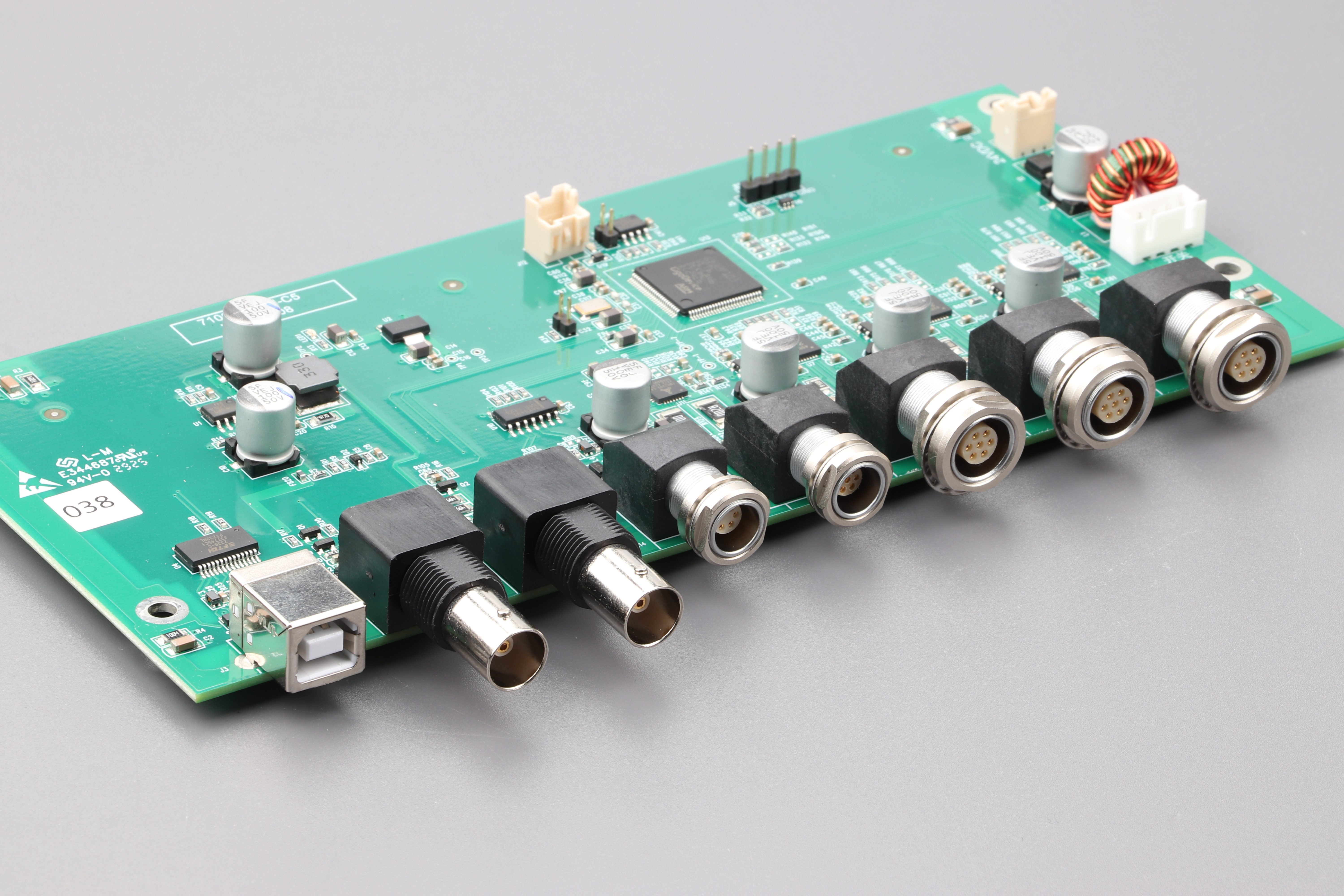

שקע ה-Z12 להרכבה על מעגל מודפס (PCB) מיועד ליישומים הדורשים נעילה מאובטחת
לוחות בקרה תעשייתיים
ממשקי ציוד אוטומציה
מודולים לרכישת ועיבוד אותות
מכשירי מדידה ובדיקה
מערכות בקרה משובצות
מכשור ואלקטרוניקה תעשייתית
![מחבר Push Pull סדרה Z12 | שקע להרכבה על מעגל מודפס בזווית ישרה להלחמת Reflow 8]()
