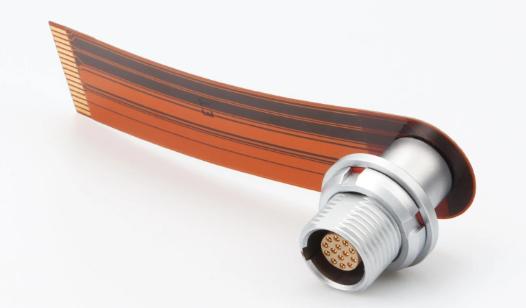

푸시-풀 커넥터: 우발적인 연결 해제 문제 해결 방안¹

실수로 인한 연결 끊김의 진정한 비용은 얼마일까요? 핵심 시스템 장애로 인한 시간과 비용 손실을 생각해 보세요. 많은 사람들에게 이는 단순한 불편함이 아니라, 업무 중단과 안전 위협으로 이어질 수 있는 심각한 문제입니다. 우리 모두 그런 경험을 해봤고, 얼마나 답답한지 잘 알고 있습니다.

이 가이드에서는 푸시-풀 커넥터가 안전하고 간편한 솔루션을 제공하는 방법을 살펴봅니다. 이를 통해 실수로 인한 연결 해제 위험을 획기적으로 줄이고 시스템을 원활하게 운영하는 방법 을 배우게 됩니다 .

푸시-풀 잠금장치의 작동 원리

푸시-풀 커넥터는 단순해 보이지만, 그 잠금 메커니즘은 정교한 공학 기술의 결정체입니다. 일반적인 마찰식 또는 나사식 커넥터와 달리, 이 시스템은 지속적인 압력이나 번거로운 비틀림에 의존하지 않습니다. 대신, 정밀한 자체 잠금 메커니즘을 사용하여 안전하고 즉각적인 연결을 제공합니다. 커넥터를 밀어 넣기만 하면 내부 걸쇠가 소켓을 단단히 고정합니다. 딸깍 소리가 나면 연결이 완료되었음을 알 수 있습니다.

연결을 해제하는 것도 마찬가지로 쉽습니다. 케이블을 잡아당겨도 아무런 효과가 없습니다. 대신 커넥터의 외부 덮개를 잡고 뒤로 당기세요. 이렇게 하면 내부 걸쇠가 들어가면서 고정이 풀리고 플러그를 부드럽게 분리할 수 있습니다.

한 손으로 빠르게 조작할 수 있는 이 커넥터는 신속한 연결 및 분리가 필수적인 용도에 이상적입니다. MOCO 커넥터 팀은 이 디자인을 개선하기 위해 수년간 노력해 왔습니다.

● 키잉 시스템: 많은 푸시-풀 커넥터에는 내장 키잉 시스템이 있습니다. 즉, 커넥터와 소켓에 특정 홈이나 홈이 있어 서로 정확히 일치해야 합니다. 이는 복잡한 구성에서 케이블을 잘못된 포트에 연결하는 실수를 방지하는 데 매우 중요합니다.

● 음향 피드백: 들리는 "딸깍" 소리는 우연이 아닙니다. 연결이 안전하게 완료되었음을 즉시 소리로 확인할 수 있도록 의도적으로 설계된 요소입니다. 연결 상태를 직접 확인하지 않고도 즉각적인 피드백을 받을 수 있습니다.

● 내구성: 이 메커니즘은 수많은 결합 주기에도 견딜 수 있도록 설계되었습니다. 잠금 장치가 마모되거나 신뢰성이 떨어지지 않고 수천 번 연결하고 분리할 수 있습니다. 당사의 커넥터는 오래도록 사용할 수 있도록 제작되었습니다.

위험 부담이 큰 환경에서의 이점

실패가 용납될 수 없는 곳에서는 모든 구성 요소가 완벽해야 합니다. 수술실, 군용 차량 또는 항공우주 장비를 생각해 보세요. 연결 부위가 헐거워지면 임무 성공과 완전한 재앙이 갈릴 수 있습니다. 푸시-풀 커넥터는 여러 가지 이유로 이러한 환경에서 최고의 표준으로 여겨집니다. 푸시-풀 커넥터는 사용자에게 안심을 주고 진정한 신뢰성을 제공합니다 .

당사의 푸시풀 커넥터는 가장 혹독한 환경에서도 견딜 수 있도록 설계되었습니다. 진동과 충격에 강하여, 시간이 지남에 따라 다른 커넥터가 헐거워지는 주요 원인인 문제를 해결합니다. 기차의 끊임없는 굉음, 갑작스러운 충격, 공장 기계의 강력한 진동과 같은 상황을 생각해 보세요. 이러한 상황에서는 안전한 연결이 필수적 입니다.

● 속도와 안전성: 즉시 잠금 메커니즘으로 한 번의 부드러운 동작으로 연결 및 분리가 가능합니다. 이는 비상 상황과 같이 신속하게 대처해야 할 때 매우 중요합니다. 나사산이나 나사를 풀기 위해 더듬거릴 필요가 없습니다.

● 공간 절약: 커넥터를 비틀거나 돌릴 필요가 없으므로 매우 좁은 공간에도 설치할 수 있습니다. 이는 1mm라도 공간이 중요한 소형 장치나 복잡한 제어 패널에 혁신적인 변화를 가져다줍니다.

● 사용자 친화적인 디자인: 이 커넥터를 올바르게 사용하기 위해 광범위한 교육이 필요하지 않습니다. 직관적인 클릭 앤 락 시스템은 장비 고장의 주요 원인인 인적 오류를 줄여줍니다. 이는 특히 신속하고 정확하게 작업해야 하는 현장 기술자에게 매우 중요합니다.

● 밀폐성: 많은 모델은 먼지, 물 및 기타 오염 물질로부터 보호하기 위해 밀폐되도록 설계되었습니다. 이는 내부 부품을 보호하여 더럽거나 습한 환경에서도 장기간 성능과 내구성을 보장합니다. 날씨에 관계없이 믿고 사용할 수 있습니다.

적합한 커넥터 선택하기

적절한 푸시-풀 커넥터를 선택하는 것은 작업에 맞는 공구를 고르는 것과 매우 유사합니다. 못을 박는 데 렌치를 사용하지 않는 것처럼, 커넥터를 선택할 때도 몇 가지 핵심 요소를 고려해야 합니다. 잘못된 선택은 시간과 비용 낭비는 물론, 최악의 경우 시스템의 신뢰성 저하로 이어질 수 있습니다. 특정 요구 사항과 커넥터가 사용 환경에서 어떻게 작동할지 신중하게 생각해야 합니다.

결정을 내릴 때 염두에 두어야 할 몇 가지 사항이 있습니다. 구체적인 사항은 다를 수 있지만, 이러한 원칙은 프로젝트의 종류와 관계없이 적용됩니다.

● 크기 및 밀도: 필요한 핀 수는 몇 개입니까? 패널 공간이 제한적입니까? 다양한 핀 수와 쉘 크기를 가진 커넥터를 찾을 수 있습니다. 일부는 고밀도 애플리케이션을 위해 설계되어 작은 크기에 놀라울 정도로 많은 접점을 수용합니다.

● 환경 등급: 장비가 습기, 먼지 또는 극한 온도에 노출됩니까? IP(방진/방수) 등급이 있는 푸시풀 커넥터를 찾으십시오. IP68과 같은 등급은 먼지로부터 완벽하게 보호되고 물에 잠겨도 괜찮다는 것을 의미합니다. 이는 실외 또는 산업 현장에서 사용하기에 매우 중요합니다.

● 재질: 커넥터 하우징의 재질은 중요합니다. 스테인리스강은 견고하고 부식에 강하여 의료 또는 식품 가공 환경에 적합합니다. 플라스틱 하우징은 내구성이 뛰어나지 않은 가벼운 제품으로, 고하중 솔루션이 필요하지 않은 경우에 좋은 선택이 될 수 있습니다.

● 키 표시 및 색상 코드: 앞서 키 표시에 대해 언급했지만 다시 한번 살펴보겠습니다. 여러 개의 커넥터가 가까이 있는 경우, 적절한 키 표시 시스템을 사용하면 잘못된 연결을 방지할 수 있습니다. 또한 색상으로 구분된 플러그를 사용하면 기술자가 추측 없이 올바른 연결을 쉽게 찾을 수 있습니다.

커넥터 설치 및 유지 관리

푸시-풀 커넥터를 처음부터 제대로 설치하면 나중에 발생할 수 있는 많은 문제를 예방할 수 있습니다. 설치 과정 자체는 복잡하지 않지만, 올바른 단계를 따르면 안정적이고 오래가는 연결을 보장할 수 있습니다. 가구를 조립하는 것과 비슷하게, 단계를 하나라도 건너뛰면 전체가 흔들릴 수 있습니다. 처음부터 제대로 설치하는 방법을 알려드리겠습니다.

설치는 두 단계로 진행됩니다. 먼저 케이블과 연결 부품을 준비하고, 그 다음에는 이들을 조심스럽게 조립합니다.

● 케이블 준비: 먼저 지정된 길이만큼 케이블의 외부 피복을 벗겨냅니다. 이 과정은 정확해야 합니다. 너무 짧으면 작업에 필요한 전선 길이가 부족하고, 너무 길면 합선 위험이 있습니다. 그런 다음 각 전선의 절연체를 벗겨냅니다. 이때 전선 피복 벗기기 도구를 사용하면 편리합니다.

● 납땜 또는 압착: 대부분의 원형 푸시풀 커넥터는 납땜 또는 압착 방식으로 연결됩니다. 납땜 연결은 매우 강력한 전기적 결합을 제공하지만, 안정적인 작업이 필요합니다. 압착 방식은 더 빠르고 일관성이 높습니다. 단, 사용하는 커넥터에 맞는 압착 공구와 다이를 사용해야 합니다.

● 조립: 전선 끝단을 정리한 후 커넥터 하우징에 삽입합니다. 많은 모델에 정렬 표시가 있어 정확하게 정렬할 수 있도록 도와줍니다. 전선이 제자리에 들어가면 뒷면 너트 또는 장력 완화 장치를 조입니다. 이 부분은 매우 중요 하며 , 연결 부위가 당겨지거나 구부러지는 것을 방지합니다.

푸시-풀 커넥터가 사용되는 곳

푸시풀 커넥터는 눈에 보이지 않더라도 도처에 존재합니다. 수많은 산업 분야에서 중요한 순간에 연결 상태를 유지해주는 숨은 영웅과도 같은 존재입니다. 속도, 신뢰성, 내구성의 독보적인 조합 덕분에 절대 오류가 발생해서는 안 되는 애플리케이션에 최적의 선택이 됩니다. 안전 하고 빠른 연결이 필요할 때 , 푸시풀 커넥터를 대체할 수 있는 것은 없습니다.

이러한 커넥터가 진가를 발휘하는 몇 가지 사례를 살펴보겠습니다.

● 의료 장비: 병원에서 환자 모니터나 수술 로봇의 케이블이 분리되면 생사가 갈릴 수 있습니다. 푸시-풀 커넥터는 의료진이 느슨한 연결에 대한 걱정 없이 기기를 빠르고 간편하게 연결하고 분리할 수 있도록 해줍니다. 또한 세척이 용이하고 반복적인 멸균에도 견딜 수 있습니다.

● 항공우주 및 방위산업: 상용 항공기나 군용 드론은 극심한 진동, 충격, 그리고 급격한 온도 변화에 노출됩니다. 이러한 푸시풀 커넥터는 이러한 가혹한 환경을 견딜 수 있도록 설계되었습니다. 항공전자 장비, 통신 시스템, 그리고 비행 제어 장치에 필수적인 데이터 및 전력선을 안전하게 보호하며, 단 하나의 고장이라도 치명적인 결과를 초래할 수 있습니다.

● 산업 자동화: 공장 현장에서 가동 중단은 막대한 손실로 이어집니다. 자동화 기계, 로봇 및 센서에는 안정적이고 유지보수가 용이한 연결이 필요합니다. 푸시-풀 커넥터를 사용하면 기술자가 조립 라인에서 구성 요소를 신속하게 교체할 수 있어 유지보수 시간을 줄이고 생산을 원활하게 유지할 수 있습니다.

● 테스트 및 측정: 정밀한 과학 실험을 수행하거나 새로운 기술을 테스트할 때는 노이즈나 신호 손실을 방지하는 연결이 필요합니다. 이 커넥터는 일관되고 낮은 임피던스 연결을 제공하여 데이터의 무결성과 측정의 정확성을 보장합니다.

결론

중요도가 높은 환경에서 적합한 커넥터를 선택하는 것은 단순한 선호도를 넘어 안전, 성능 및 비용에 직접적인 영향을 미치는 중요한 결정입니다. 푸시-풀 커넥터는 흔히 발생하는 문제인 연결 해제를 안전하고 신속하며 안정적으로 해결해 줍니다. 이러한 설계는 인적 오류를 방지하고 열악한 환경에서도 견딜 수 있도록 제작되어 의료 기기부터 산업용 로봇에 이르기까지 모든 분야에 이상적인 선택입니다.

푸시-풀 커넥터는 내구성 면에서 수천 번의 결합 사이클을 견딜 수 있도록 설계되었습니다. 대부분은 2,000~5,000회 결합 사이클을 지원하며, 일부 고성능 모델은 최대 50,000회까지 견딜 수 있습니다. 하지만 커넥터 고장의 가장 흔한 원인은 잠금 메커니즘 자체의 문제가 아니라, 부적절한 설치나 거친 취급으로 인한 물리적 손상입니다. 고품질 커넥터를 선택하고 올바른 설치 절차를 따르면 오랫동안 안정적인 연결을 유지할 수 있습니다.

프로젝트에 딱 맞는 커넥터를 찾을 준비가 되셨나요? 저희의 전체 제품 라인을 살펴보시고 여러분에게 필요한 솔루션을 찾아보세요.
