Clasificación y selección de conectores | Conector MOCO

Permite la conexión y desconexión de aparatos eléctricos mediante ciertas acciones mecánicas. Sus principales funciones son:

1.Transmitir señales o transmitir energía eléctrica

2. Hacer o romper un circuito

Existen diversas formas de clasificar los conectores, que abordaremos en este artículo. Sin embargo, debido a sus diferentes aplicaciones, existen conectores con y sin contacto. Por ejemplo, los conectores de fibra óptica y los conectores eléctricos son de contacto, mientras que los interruptores de proximidad son conectores sin contacto. También existen clasificaciones para señales eléctricas y ópticas. Hoy nos centraremos principalmente en los conectores de contacto para señales eléctricas.

Los conectores electrónicos y sus componentes son importantes componentes de interfaz de soporte en los equipos, distribuidos en diversos sistemas y partes del equipo, responsables de la transmisión de señales y energía. La calidad de la conexión está directamente relacionada con el funcionamiento seguro y fiable de todo el sistema.

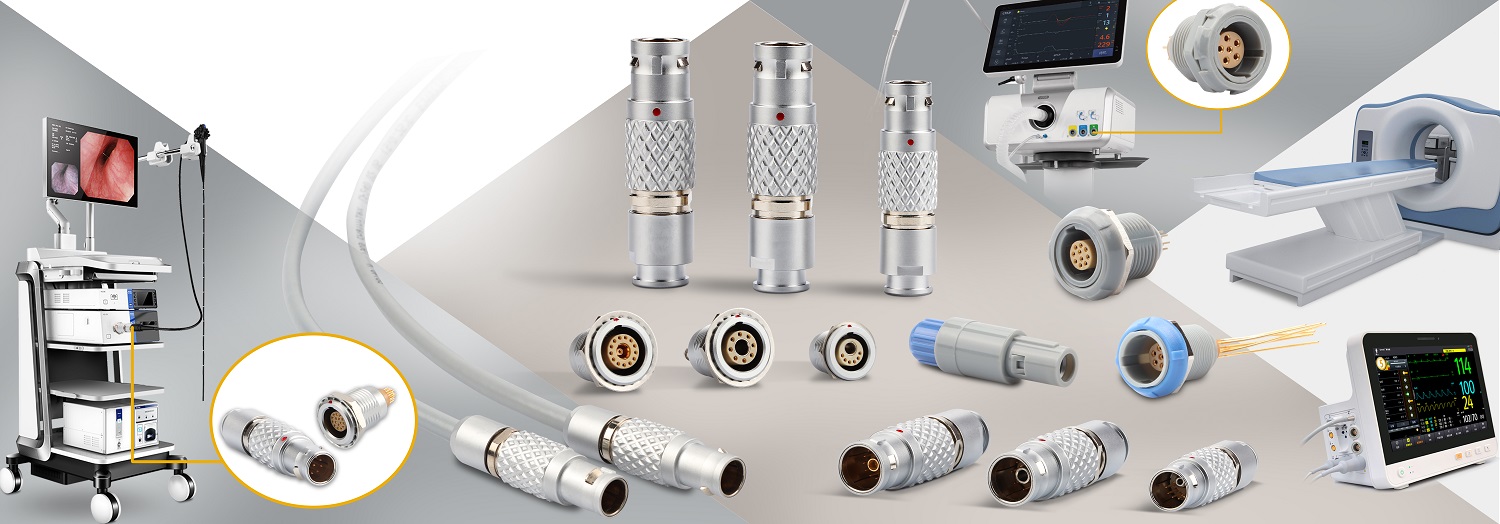

Diversos circuitos se interconectan mediante conectores eléctricos, desde alta frecuencia hasta baja frecuencia, desde circulares hasta rectangulares, desde conectores de alta corriente que transmiten cientos de amperios hasta conectores de alta densidad que transmiten señales débiles, pasando por conectores de placa impresa comunes. Casi todos los tipos de conectores eléctricos se han utilizado ampliamente en la ingeniería de sistemas, desde conectores especiales como los de rápida separación y desmontaje, para garantizar el correcto funcionamiento de todas las funciones del equipo.

En resumen, por un lado, dada la diversidad de escenarios de aplicación, la clasificación de los conectores industriales es extremadamente compleja. Por lo tanto, con el continuo avance tecnológico, se utilizan cada vez más conectores en el mercado, y el rendimiento de los diferentes tipos de conectores también varía considerablemente. Los fabricantes utilizan materiales con diferentes características para diseñar conectores según el entorno de aplicación. Garantizar un uso estable y fiable del conector en diferentes entornos.

Por otro lado, la fiabilidad de la conexión eléctrica determina directamente el rendimiento del sistema del equipo. El rendimiento de los conectores electrónicos es una evaluación general del rendimiento. A diferencia de los terminales de los conectores, el rendimiento puede evaluarse fácilmente a partir de los aspectos del material, el diseño y el proceso.

Aunque hoy en día existen muchos tipos de conectores y la selección es un poco problemática para la evaluación del rendimiento, los beneficios de utilizar conectores en los equipos son obvios:

1. Mejorar el proceso de producción, el conector simplifica el proceso de ensamblaje de productos electrónicos y también simplifica el proceso de producción en masa;

2. Fácil de mantener y actualizar;

3. Mejorar la flexibilidad del diseño. El uso de conectores permite a los ingenieros mayor flexibilidad al diseñar e integrar nuevos productos y al integrar sistemas con componentes. El número de cables en el extremo del conector y su espaciado hacen que la conexión sea más cómoda y rápida. Son estos pequeños detalles los que pueden reducir eficazmente el volumen de los productos electrónicos y, al mismo tiempo, los costos de producción. Se pueden utilizar eficazmente como línea de datos para la transmisión entre placas base móviles o entre PCB.

Hay tantos conectores, ¿cómo dividirlos?

Para cualquier producto moldeado, los conectores son esenciales, como nuestro USB, conector para auriculares, interfaz Ethernet o nuestra interfaz militar personalizada, menos común. Por lo tanto, la clasificación de conectores varía según la variedad de mercados.

1. Según las funciones de las conexiones internas y externas de los equipos electrónicos, los niveles de interconexión se dividen en 6 tipos:

A: Interconexión de componentes a paquetes;

B: La interconexión del paquete a la placa de circuito;

C: interconexión de placa a placa;

D: interconexión de componente a componente;

E: Interconexión de componentes a interfaces de entrada y salida;

F: Interconexión de sistema a sistema.

2. Clasificación según el tipo de señal de transmisión:

A: Conector de alimentación (transmisión de potencia);

B: conector de señal (señal de transmisión);

C: Conector de alta frecuencia (transmisión de datos).

3. Clasificación según requisitos eléctricos:

A: Conector universal;

B: conector de alta potencia;

C: conector de alto voltaje;

D: conector de pulso;

E: conector de bajo ruido;

F: conector de modulación de fase;

G: Conector coaxial de precisión.

4. Clasificación según frecuencia de trabajo:

Conectores de alta frecuencia, conectores coaxiales de alta frecuencia, conectores de video, convertidores coaxiales, convertidores de impedancia, convertidores de tamaño de acoplamiento, convertidores de género, convertidores coaxiales de microbanda, convertidores coaxiales de guía de ondas, conectores de carga coincidente, conectores de baja frecuencia, conectores de placa impresa, conectores de cable plano, conectores de circuito integrado, conectores mixtos, etc.

5. Clasificación según las condiciones ambientales:

A: conector sellado;

B: Conector de sello de alta presión de agua;

C: conector sellado al alto vacío;

D: Conector de tres pruebas;

E: Conector resistente a la radiación;

F: conector de alta temperatura;

G: Conector criogénico.

6. Clasificación según la apariencia:

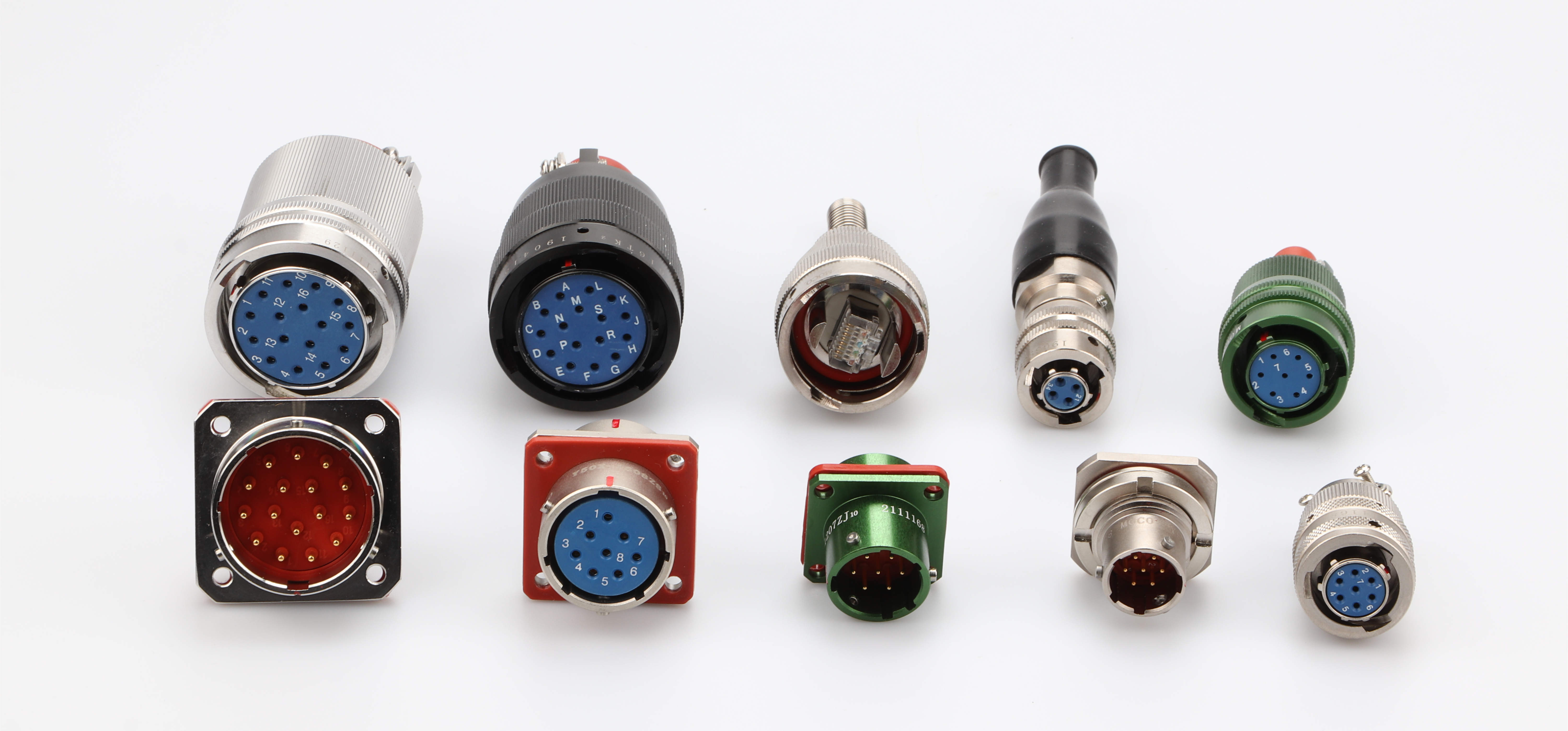

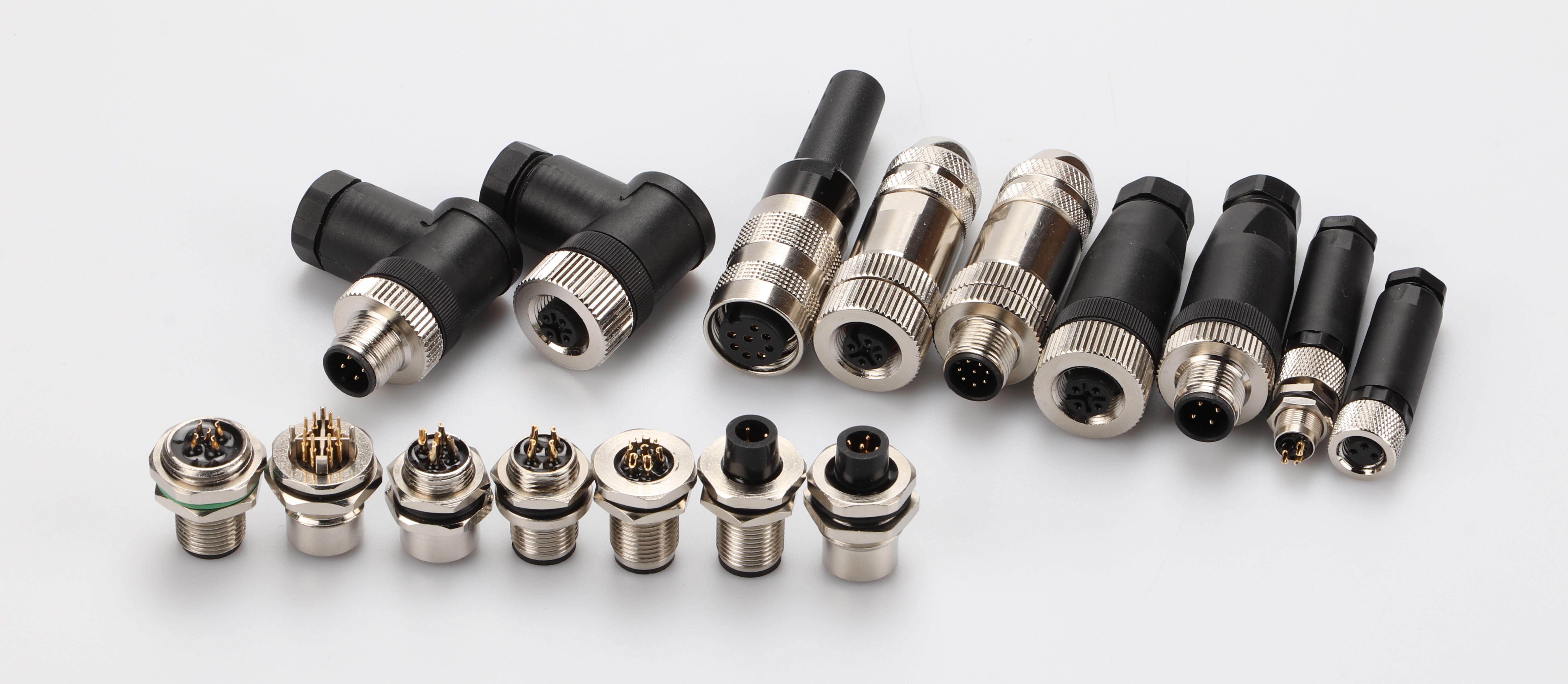

Los conectores circulares se utilizan principalmente en equipos militares (entre los que se incluyen principalmente los de bayoneta (rápido), rosca, bloqueo automático, push-pull, en línea y recto, etc.). Los conectores rectangulares son ampliamente utilizados y se desarrollan rápidamente. Muchos conectores a nivel de placa son rectangulares. (Generalmente, existen dos tipos de métodos de conexión para enchufes y tomas: conector recto y conector recto con bloqueo por tornillo).

7. Clasificación según dirección de aplicación:

A: Conector RF;

B: conector de fibra óptica;

C: Conector sin contacto (como interruptor de proximidad, etc.)

Las clasificaciones anteriores se basan en atributos externos o de aplicación, y cada fabricante es diferente. Si bien NEDA ha formulado un estándar de clasificación para el empaquetado de componentes de conectores, con el avance de la tecnología, la clasificación de conectores se ha vuelto más compleja. Sin embargo, en cuanto a los conectores de comunicación, debido a la cooperación de protocolos de software, existen pocos cambios y distinciones efectivas.

A. Conectores de cables multiconectores, incluidos conectores DB, conectores DIX y conectores DIN.

B. Conectores de par trenzado, incluidos los conectores RJ45 y RJ11;

C. Los conectores de cable coaxial incluyen conectores T, conectores BNC y resistencias terminales.

Principios básicos de la selección de conectores

ampacidad

Al elegir un conector para señales de alimentación, preste especial atención a su capacidad de corriente. Se recomienda un diseño con reducción de potencia y, al mismo tiempo, preste atención a la tensión de aislamiento no disruptiva entre los pines.

Tamaño de la estructura

Las dimensiones externas del conector son muy importantes, y la conexión en el producto tiene ciertas restricciones de espacio, especialmente el conector en la placa base, que no debe interferir con otros componentes. Elija el método de instalación adecuado según el espacio de uso y la ubicación (existen opciones de instalación frontal y posterior, y los métodos de instalación y fijación incluyen remaches, tornillos, collarines o cierre rápido de bayoneta del propio conector, etc.) y la forma (recta, curva, tipo T, redonda, cuadrada).

Adaptación de impedancia

Algunas señales tienen requisitos de impedancia, especialmente las señales de radiofrecuencia, que exigen una adaptación de impedancia más estricta. Cuando la impedancia no coincide, se produce una reflexión de la señal, lo que afecta a su transmisión. Generalmente, la transmisión de señales no tiene requisitos especiales en cuanto a la impedancia del conector.

Blindaje

Con el desarrollo de los productos de comunicación, la compatibilidad electromagnética (EMC) está recibiendo cada vez más atención. El conector seleccionado debe tener una carcasa metálica. A su vez, el cable debe contar con una capa de blindaje. Esta capa debe estar conectada a la carcasa metálica del conector para lograr el efecto de blindaje. Mediante el método de moldeo por inyección, el conector se recubre con una capa de cobre y la capa de blindaje del cable se suelda a esta.

Prevención de inserción incorrecta

Hay dos aspectos para la anti-inserción incorrecta: uno es el conector en sí, el conector en sí gira 180 grados, la desalineación y la conexión incorrecta conducen a una conexión de señal incorrecta, en este momento, es necesario prestar atención a la elección del conector anti-inserción incorrecta tanto como sea posible, o ajustando la posición relativa del conector Haga que el ensamblaje sea único; por otro lado, para reducir los tipos de materiales, varias señales usan el mismo conector. En este momento, puede parecer que el enchufe A está insertado en el zócalo B. En este momento, se debe prestar atención. Si esto sucede Cuando causará consecuencias graves (no una simple alarma, sino destructivas), las interfaces A y B deben seleccionarse como diferentes tipos de zócalos (por ejemplo, A es macho, B es hembra).

Fiabilidad

Los conectores se utilizan para conectar señales, por lo que las piezas de conexión deben ser confiables (por ejemplo, el contacto de superficie es mejor que el contacto puntual, el tipo de orificio es mejor que el tipo de resorte de hoja, etc.).

Versatilidad

En el proceso de selección de conectores se deben seleccionar materiales comunes tanto como sea posible, especialmente entre productos de la misma serie, la selección de conectores tiene una fuerte versatilidad, reduciendo los tipos de materiales, aumentando las cantidades y reduciendo los costos, al tiempo que reduce los riesgos de suministro.

Entorno de uso

Cuando el conector se utiliza en exteriores, interiores, en entornos con altas temperaturas, alta humedad, niebla salina, moho, frío y otros, existen requisitos especiales para el conector.

Frecuencia de inserción

El conector tiene una vida útil determinada. Al alcanzar el límite de conexiones, su rendimiento disminuirá. Si es necesario conectar y desconectar algunas interfaces de señal con frecuencia, es necesario prestar más atención a la frecuencia de conexiones al elegir un conector.

Situación en vivo

Dependiendo de si está siempre activo o no, elige un conector tipo pin o tipo hembra.

En vista de

Al seleccionar un conector, varios factores no son independientes y suelen interactuar entre sí. Por lo tanto, es fundamental considerarlo exhaustivamente para elegir el conector más adecuado. La calidad de la selección variará en las distintas etapas y el grado de influencia en el producto.
