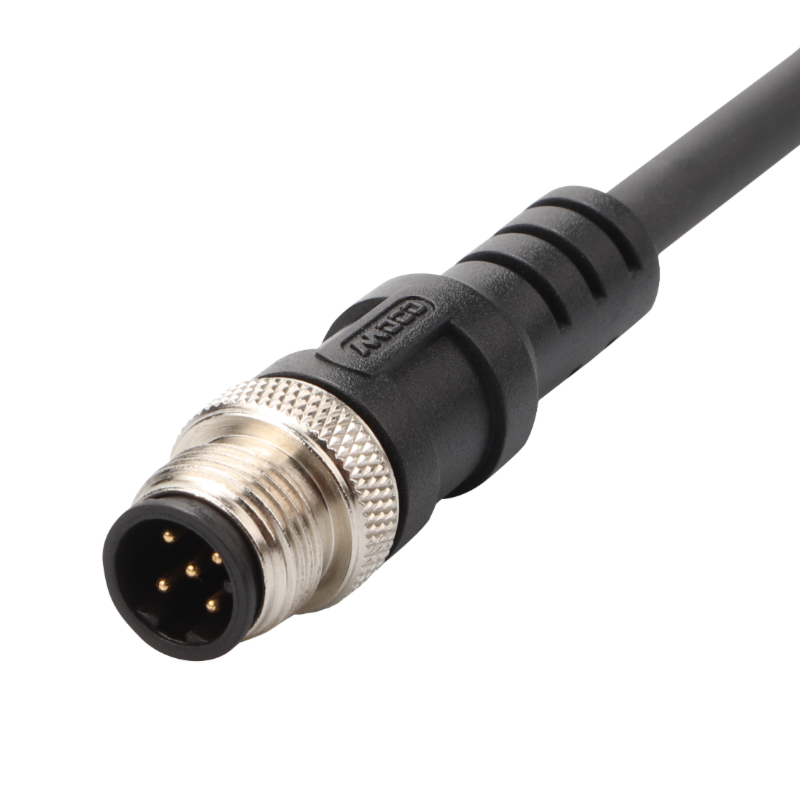

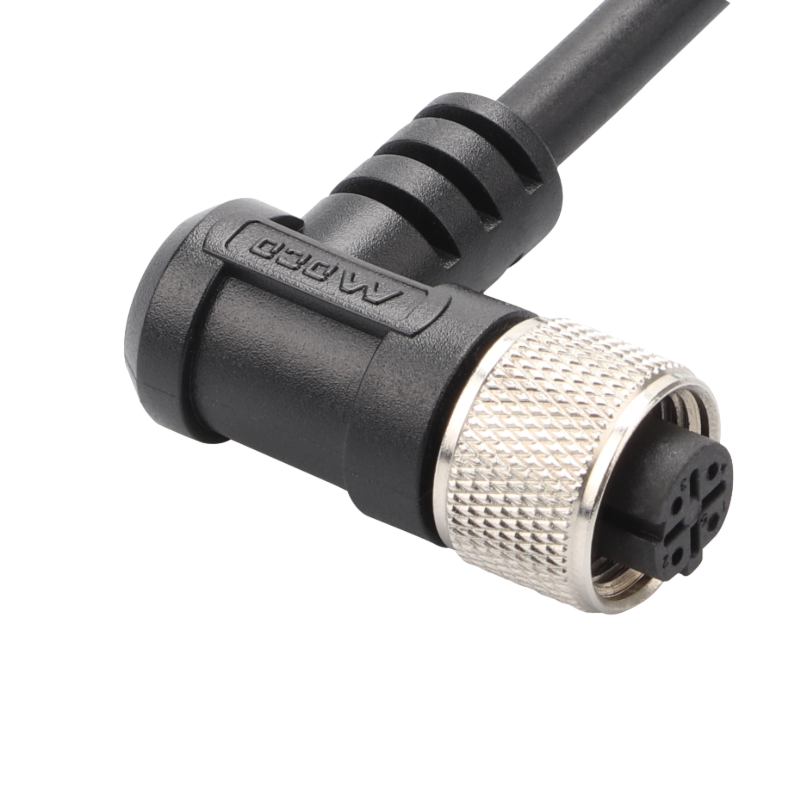

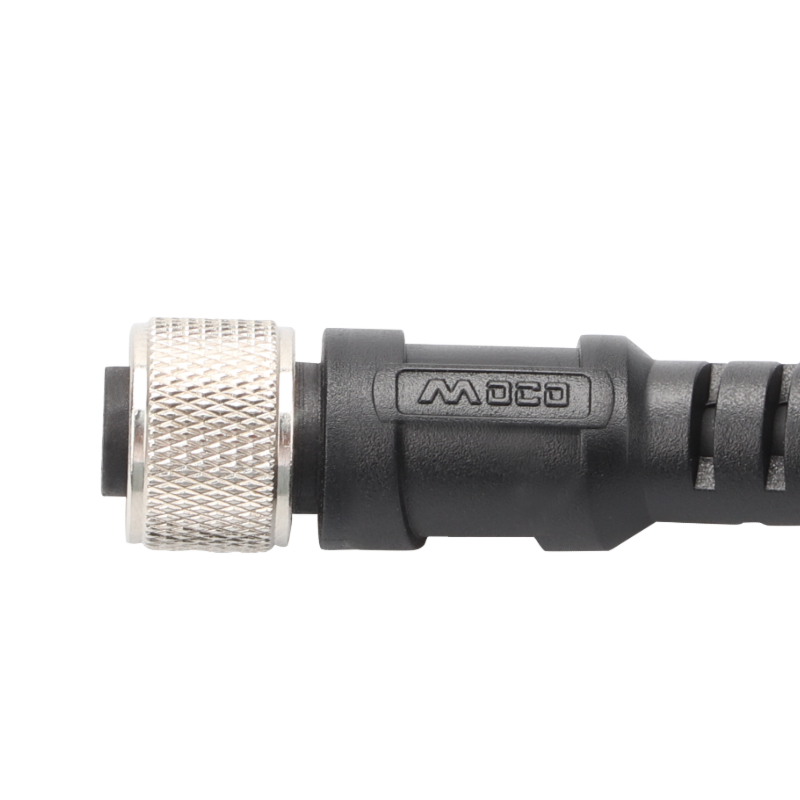

Conector industrial M12 de la serie M

El conector M12

Actualmente se recomienda para casi todas las especificaciones de bus de campo y cumple con el nivel de protección IP67 según la norma IEC 61076-2-101/104. Tradicionalmente, se utiliza para conectar sensores y actuadores en la tecnología de automatización. La enmienda 1 de esta norma describe el mayor nivel de protección del conector M12 de 4 pines con codificación D, utilizado para aplicaciones Ethernet industriales.

Según el estándar EIA/TIA, el conector M12 cumple con las condiciones técnicas de transmisión de los conectores modulares de categoría 5 (RJ45). El uso de la codificación D evita la conexión incorrecta con la codificación A (utilizada para el cableado de sensores y actuadores) y la codificación B (utilizada para algunos buses de campo).

Anteriormente, no existían conectores M12 disponibles para placas de circuito impreso hasta la introducción del conector M12 de montaje superficial. Esta tecnología contribuye a la miniaturización de los dispositivos de campo. Sus robustos pines permiten su alimentación mediante un embalaje a granel y el correspondiente uso de un recipiente vibratorio. Otra opción de embalaje es el embalaje en cinta y bobina.

El concepto básico de diseño modular permite conectores con diferentes alturas de instalación y configuraciones de pines. Según las necesidades del usuario, los métodos de terminación disponibles incluyen montaje superficial, prensado o soldadura por ola, siendo la tecnología de montaje superficial la estándar. El cuerpo aislante negro del conector está fabricado con plástico resistente a altas temperaturas, por lo que no presenta problemas en los procesos de soldadura de montaje superficial estándar.

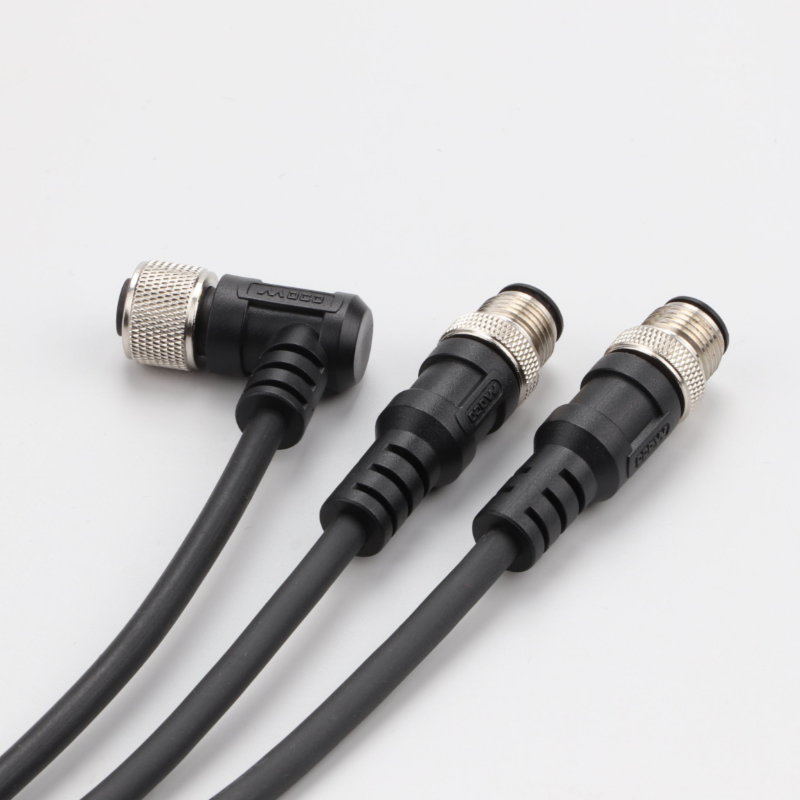

Anteriormente, los controladores en armarios de control controlaban los dispositivos de campo mediante tarjetas de E/S; hoy en día, la automatización industrial tiende a ser más descentralizada, con actuadores y sensores de campo a menudo conectados a una caja de E/S pasiva o con capacidad de bus. Para ofrecer soluciones rentables para diversas aplicaciones, los dispositivos de campo específicos requieren conectores altamente modulares y flexibles. Por lo tanto, los diversos tipos de conectores m12 para placas de circuito impreso se complementan con sistemas de cables. Los diferentes modelos, formas, número de pines, calidades y longitudes de cable contribuyen a lograr soluciones de automatización rentables y personalizadas.
