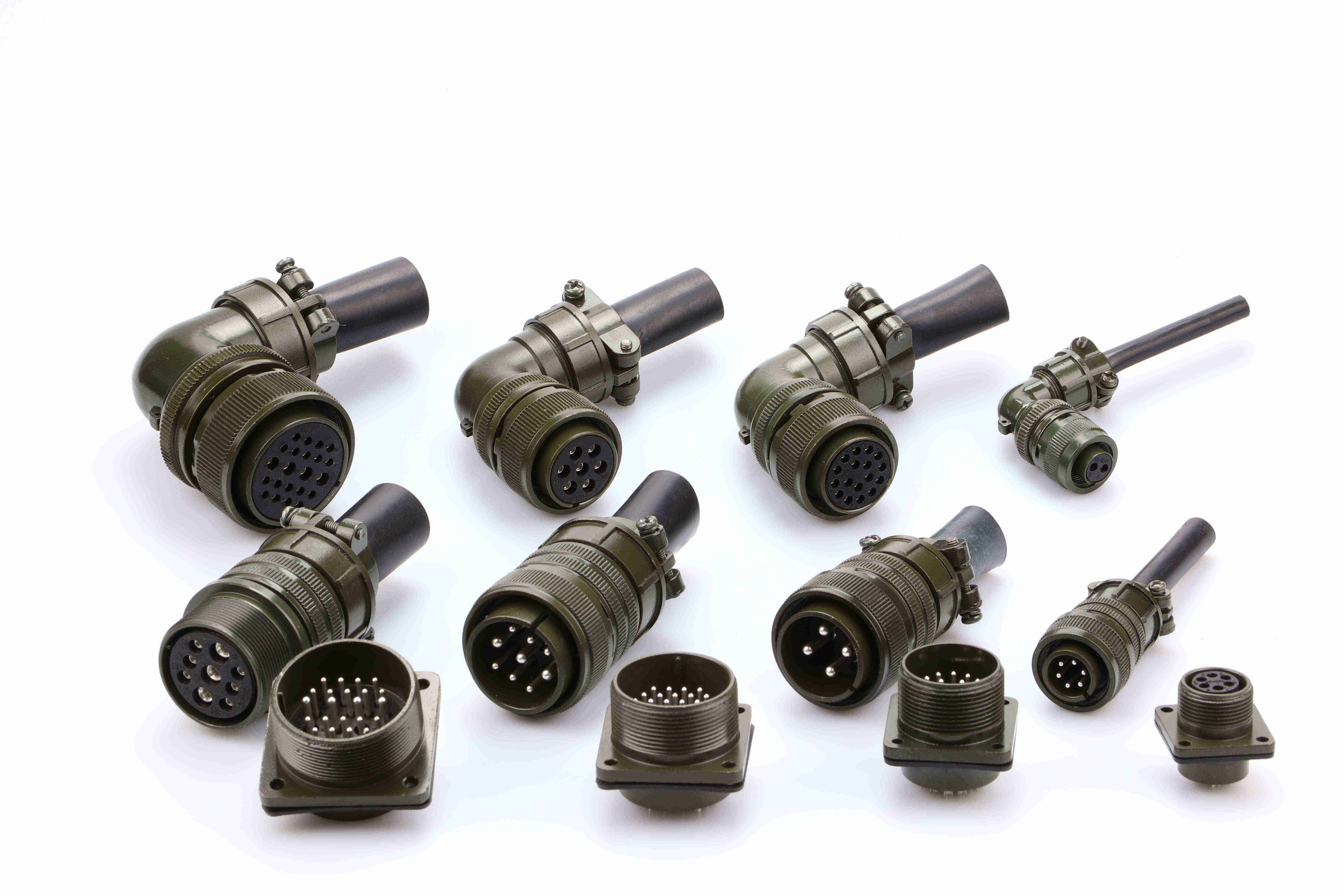

MOCO Varias series de conectores militares industriales en exhibición

Introducción del producto

Un conector militar (MIL-SPEC) es un conector tipo carcasa diseñado según especificaciones militares. Su diseño considera la necesidad de proteger la conexión de factores ambientales, por lo que puede usarse en aplicaciones militares y aeroespaciales. En el mundo moderno, el conector tipo AN (Army-Navy) establece el estándar. Mucha gente se refiere a ellos como Estándar Militar, Estándar Militar o Específico Militar. Muchas especificaciones militares cubren un tipo de conector particular para cumplir con factores ambientales adversos. Cuatro estándares comunes de conectores eléctricos militares son MIL-DTL-38999, MIL-DTL-26482, conectores mil-dtl-5015 y MIL-DTL-26500. Los conectores circulares roscados comerciales y militares con contactos soldables o crimpados se describen en MIL-DTL-5015 (anteriormente MIL-C-5015). Debido a su versatilidad, confiabilidad y facilidad de suministro, se usan comúnmente en electrónica, energía eléctrica y circuitos de control.

Cómo elegir su conector MIL-SPEC

Debe tener en cuenta algunos aspectos básicos al elegir sus conectores MIL-SPEC. Los parámetros del producto a considerar incluyen la cantidad, el tipo, el tamaño y el método de acoplamiento de los contactos, las especificaciones de la carcasa y los terminales.

CONTACTS

El número de contactos define la cantidad de elementos conductores presentes en un conector MIL-SPEC. Estos proporcionan la ruta eléctrica cuando se establece la conexión entre los dos tipos de contactos, ya sean pines o conectores hembra. Las medidas AWG (American Wire Gauge) se utilizan para definir el tamaño de los contactos. Existen varios tipos de acoplamiento disponibles.

El acoplamiento roscado se acopla a las roscas de los tornillos en los conectores de acoplamiento.

El acoplamiento de bayoneta proporciona un bloqueo y una capacidad de elevación rápidos, pero con una rotación limitada. Ofrece una impedancia constante y se utiliza comúnmente para la transmisión de red o vídeo mediante cables coaxiales.

El acoplamiento de bloqueo de recámara tiene un anillo de bloqueo removible que puede unir los componentes de forma segura y desmontarse fácilmente para limpieza y mantenimiento.

El acoplamiento de conexión rápida/con cremallera de resorte se utiliza en una amplia gama de industrias para aplicaciones de flujo de líquidos corrosivos.

El acoplamiento de bola es un acoplamiento de empuje y tracción rápido y autoblocante que puede proteger los elementos giratorios contra daños debidos a sobrecarga.

CONNECTOR SHELLS

La carcasa principal del conector se suele llamar carcasa, y suele estar hecha de aluminio anodizado o chapado para protegerlo de la corrosión. Las carcasas están disponibles en varios estilos, entre ellos:

Enchufe recto o en ángulo

Receptáculo en línea o con cable

Receptáculo para montaje en pared o caja

Receptáculo ficticio

Receptáculo de tuerca de seguridad

Receptáculo para soldar o montar por soldadura

Receptáculo pasante

Las carcasas de los conectores eléctricos de estilo militar estándar varían de tamaño desde 8 (0,50") hasta tamaño 36 (2,25"), aumentando en diámetro en incrementos de 0,0625". Los conectores MIL-SPEC circulares tienen carcasas cilíndricas que vienen en tamaños de diámetro incrementales a partir de aproximadamente 0,375". Las carcasas traseras de los conectores MIL-SPEC suelen ser del mismo tamaño que la carcasa del conector o dentro de 0,062" de su diámetro.

Existen dos tipos de conectores: macho y hembra. Los conectores macho son móviles y suelen estar conectados a cables de subconjuntos extraíbles. Para conectarlos a un circuito, se insertan en un conector hembra, que puede ser un jack, un receptáculo u otra toma de corriente.

TERMINALS

Los terminales se utilizan para formar conexiones eléctricas, y existen diversas variedades de dispositivos terminales simples, como tornillos, terminales, abrazaderas de jaula, cables soldados directamente a una placa de circuito impreso (PCB), pestañas de conexión rápida y crimpado. Los terminales más complejos implican insertar conectores en una copa o terminal de soldadura antes de soldarlos a otra superficie metálica; o realizar una conexión con un conector de desplazamiento de aislamiento (IDC) cortando el aislamiento del cable en cables planos. La tecnología de orificios para terminales (THT) implica el montaje de componentes en PCB empujándolos a través de los orificios de la placa. También se pueden utilizar terminales de liberación rápida con cordón, mientras que las conexiones eléctricas sin soldadura se pueden realizar con una herramienta de envoltura que enrolla el cable alrededor de un borne.

MOCO Connectors ofrece una amplia gama de conectores y cables, como conectores circulares push-pull, conectores para sensores, conectores RF, conectores Mil Spec, cables para sensores, cables RF, cables para cámaras, cables para ensayos no destructivos (END) y cables desnudos. Esto hace que nuestros conectores y cables sean ampliamente utilizados en aviación, pruebas, GPS, comunicaciones, medicina, instrumentos militares y de automatización. Si necesita ayuda para su proyecto sobre conectores y cables, haremos todo lo posible para ayudarle, ya que contamos con un equipo de ventas e ingenieros sólido y con amplia experiencia. Le ahorrará tiempo y dinero al encontrar un socio confiable.

Información del producto

Ventajas de la empresa

Certificaciones y Patentes

Preguntas frecuentes sobre fabricantes de conectores militares
