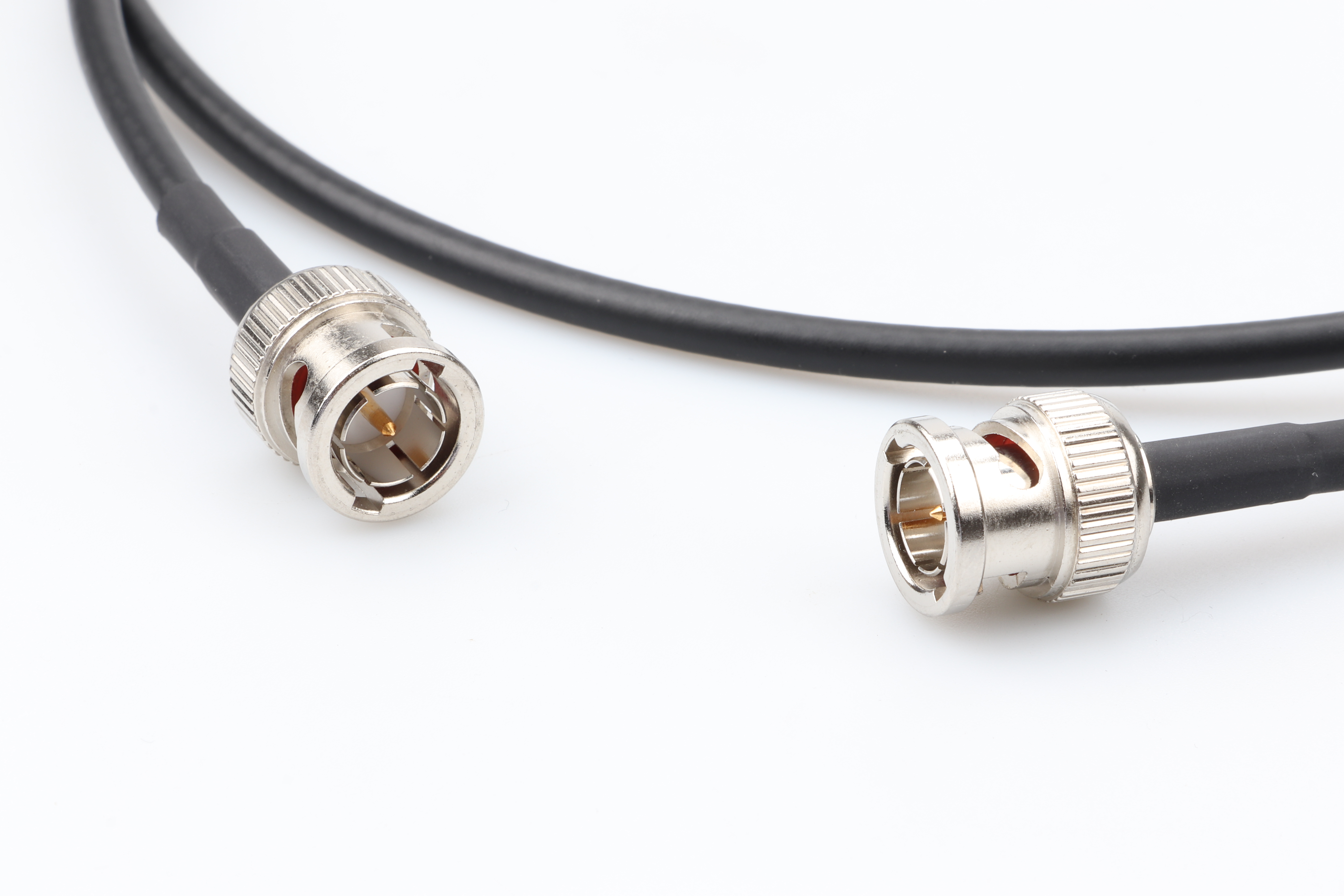

12G-SDI केबल असेंबली आधुनिक 4K अल्ट्रा HD वीडियो सिस्टम का एक प्रमुख घटक है, जो एक ही 75-ओम समाक्षीय केबल पर असंपीड़ित, कम विलंबता वाले सिग्नल संचरण को सक्षम बनाता है। प्रसारण, लाइव प्रोडक्शन, मेडिकल इमेजिंग और पेशेवर AV अनुप्रयोगों में व्यापक रूप से उपयोग किए जाने वाले 12G-SDI के लिए सख्त प्रतिबाधा नियंत्रण, कम क्षीणन और उच्च-गुणवत्ता वाले BNC टर्मिनेशन की आवश्यकता होती है।
यह लेख बताता है कि 12G-SDI क्या है, इसका उपयोग कहाँ किया जाता है, और एक विश्वसनीय 12G-SDI केबल असेंबली में क्या देखना चाहिए - साथ ही कस्टम, उच्च-प्रदर्शन SDI केबल समाधानों में MOCO की क्षमताओं का परिचय भी देता है।
12G-SDI केबल: यह क्या है, यह क्यों महत्वपूर्ण है, और सही असेंबली का चुनाव कैसे करें
जैसे-जैसे 4K/अल्ट्रा एचडी प्रसारण, लाइव इवेंट, प्रसूति वैन, स्टूडियो और मेडिकल इमेजिंग सिस्टम के लिए आधारभूत मानक बनता जा रहा है,12G-SDI कोएक्सियल केबल पर असंपीड़ित वीडियो भेजने के सबसे कुशल तरीकों में से एक बन गया है। लेकिन स्थिर 12G प्रदर्शन प्राप्त करना केवल राउटर या कैमरे पर निर्भर नहीं करता—यह केबल की गुणवत्ता, शील्डिंग और टर्मिनेशन पर बहुत अधिक निर्भर करता है।
इस लेख में, हम समझाएंगे कि 12G-SDI क्या है, इसके विशिष्ट अनुप्रयोग, प्रमुख केबल/कनेक्टर आवश्यकताएं और MOCO किस प्रकार OEM और सिस्टम इंटीग्रेटर्स के लिए विश्वसनीय 12G-SDI केबल असेंबली का निर्माण करता है।
12G-SDI क्या है?
12G-SDI 12-गीगाबिट सीरियल डिजिटल इंटरफेस (12G-SDI) एक पेशेवर वीडियो मानक है जो 75Ω समाक्षीय केबल पर 12 Gb/s तक की गति से असंपीड़ित वीडियो का संचरण करता है। 3G-SDI की तुलना में, 12G-SDI एक ही समाक्षीय लाइन के माध्यम से उच्च-रिज़ॉल्यूशन सिग्नल (आमतौर पर 4K) का संचरण कर सकता है, जिससे वायरिंग सरल हो जाती है और कई सेटअपों में कनवर्टर की आवश्यकता कम हो जाती है।
संक्षेप में: यदि आपके वर्कफ़्लो को कम विलंबता और असम्पीडित गुणवत्ता के साथ विश्वसनीय 4K सिग्नल परिवहन की आवश्यकता है, तो 12G-SDI एक सिद्ध समाक्षीय-आधारित समाधान है - बशर्ते केबल असेंबली सही ढंग से बनाई गई हो।
जहां 12G-SDI केबल का आमतौर पर उपयोग किया जाता है
प्रसारण एवं स्टूडियो: कैमरे, स्विचर, राउटर, मॉनिटर, रिकॉर्डर और पैच पैनल
लाइव इवेंट्स और ऑब्ज़र्वेशन वैन: लंबी केबल रन, त्वरित तैनाती, उच्च विश्वसनीयता
प्रोफेशनल एवी: आयोजन स्थलों और उच्च स्तरीय प्रोडक्शन सुविधाओं में 4K वितरण
मेडिकल इमेजिंग: ऑपरेशन रूम डिस्प्ले और इमेजिंग सिस्टम जिन्हें स्थिर वीडियो लिंक की आवश्यकता होती है
औद्योगिक दृष्टि: निरीक्षण प्रणालियाँ और मशीन दृष्टि जहाँ मजबूत कनेक्टर महत्वपूर्ण हैं
एक अच्छे 12G-SDI केबल असेंबली में क्या खूबियां होनी चाहिए?
12G डेटा दरों पर, छोटी-छोटी बातें भी बड़ी समस्याएं पैदा कर सकती हैं—सिग्नल रिफ्लेक्शन, उच्च क्षीणन, रुक-रुक कर संपर्क टूटना, या ईएमआई पिकअप। एक उच्च-गुणवत्ता वाली असेंबली आमतौर पर चार क्षेत्रों पर ध्यान केंद्रित करती है:
1) वास्तविक 75Ω प्रतिबाधा नियंत्रण
12G-SDI सिस्टम पूरे लिंक में एकसमान प्रतिबाधा पर निर्भर करते हैं: केबल, कनेक्टर और टर्मिनेशन ज्यामिति। प्रतिबाधा में बेमेल होने से परावर्तन और आई-पैटर्न का क्षरण हो सकता है, खासकर लंबी दूरी पर।
2) कम हानि वाले समाक्षीय केबल (क्षीणन महत्वपूर्ण है)
उच्च बैंडविड्थ का अर्थ है प्रति मीटर अधिक इंसर्शन लॉस। सही कोएक्सियल केबल संरचना और डाइइलेक्ट्रिक का चयन 12G के लिए सिग्नल मार्जिन बनाए रखने में सहायक होता है। लंबी दूरी के लिए, कम लॉस वाली केबल का चयन अत्यंत महत्वपूर्ण हो जाता है।
3) ईएमआई/आरएफआई के लिए मजबूत परिरक्षण
लाइव वातावरण में अक्सर वायरलेस सिस्टम, बिजली वितरण और घनी केबलिंग शामिल होती है। एक अच्छी 12G-SDI केबल हस्तक्षेप को कम करने के लिए मजबूत शील्डिंग (फ़ॉइल + ब्रेड, या उच्च-कवरेज ब्रेड) का उपयोग करती है।
4) विश्वसनीय बीएनसी टर्मिनेशन और स्ट्रेन रिलीफ
यदि कनेक्टर ठीक से जुड़ा हुआ न हो तो प्रीमियम कोएक्सियल केबल भी खराब हो सकती है। प्रोफेशनल 12G असेंबली के लिए निम्नलिखित की आवश्यकता होती है:
सही क्रिम्प/कंप्रेशन या सोल्डर प्रक्रिया (कनेक्टर के प्रकार के आधार पर)
नियंत्रित स्ट्रिप आयाम और स्वच्छ कंडक्टर तैयारी
खिंचाव से होने वाले नुकसान को कम करने के लिए मजबूत तनाव से राहत और जैकेट की स्थायी पकड़।
अनियमित संपर्कों से बचने के लिए निरंतर उत्पादन
अपने सेटअप के लिए सही 12G-SDI केबल कैसे चुनें
| मांग | अनुशंसित फोकस |
|---|---|
| छोटे पैच केबल (रैक / स्टूडियो) | उच्च-लचीला जैकेट, टिकाऊ बीएनसी, सुव्यवस्थित लेबलिंग, बार-बार संयोजन की विश्वसनीयता |
| लंबी दूरी की सेवाएं (स्थान / कार्यवाहक बोर्ड / स्थायी स्थापना) | कम हानि वाले समाक्षीय केबल का चयन, बेहतर परिरक्षण क्षमता, और सुसंगत प्रतिबाधा नियंत्रण। |
| बार-बार सेटअप और डिसअसेंबल करना | तनाव से राहत, घर्षण प्रतिरोध, प्रबलित कनेक्टर बैक-एंड सुरक्षा |
| उच्च-ईएमआई वातावरण | बेहतर परिरक्षण डिजाइन, बेहतर ब्रेड कवरेज, सावधानीपूर्वक ग्राउंडिंग/टर्मिनेशन |
| ओईएम एकीकरण | आवश्यकतानुसार अनुकूलित लंबाई, लेबल, पैकेजिंग, बैच नियंत्रण, परीक्षण रिपोर्ट आदि की सुविधा उपलब्ध है। |
सलाह: केबल का प्रदर्शन सिस्टम पर निर्भर करता है। यदि आप आवश्यक लंबाई, डिवाइस मॉडल और उपयोग परिदृश्य साझा करते हैं, तो MOCO सबसे उपयुक्त समाक्षीय केबल और टर्मिनेशन विधि का सुझाव दे सकता है।
MOCO 12G-SDI केबल असेंबली क्षमताएं
MOCO पेशेवर सिग्नल ट्रांसमिशन अनुप्रयोगों के लिए कस्टम केबल असेंबली प्रदान करता है, जो स्थिरता, विश्वसनीयता और स्केलेबल विनिर्माण पर केंद्रित है। 12G-SDI परियोजनाओं के लिए, हम आमतौर पर निम्नलिखित का समर्थन करते हैं:
कनेक्टर विकल्प: बीएनसी से बीएनसी, बीएनसी से पैनल-माउंट समाधान (परियोजना की आवश्यकताओं के आधार पर)
अनुकूलित लंबाई: छोटे पैच केबलों से लेकर इंस्टॉलेशन परियोजनाओं के लिए लंबी केबलों तक।
विनिर्माण विकल्प: मानकीकृत कार्य निर्देश, बैच ट्रेसिबिलिटी सहायता
लेबलिंग और पैकेजिंग: OEM लेबल, बारकोड और शिपमेंट/वेयरहाउस के लिए अनुकूलित पैकेजिंग
गुणवत्ता नियंत्रण: प्रक्रिया निरीक्षण और विद्युत निरंतरता/असेंबली जांच (आवश्यकतानुसार)
यदि आपके प्रोजेक्ट में अतिरिक्त विशिष्टताओं (जैसे, विशेष जैकेट सामग्री, उच्च लचीलापन, पर्यावरणीय प्रतिरोध, या विशिष्ट अनुपालन दस्तावेज़ीकरण) की आवश्यकता है, तो MOCO असेंबली योजना को आपके उत्पाद और बाजार की आवश्यकताओं के अनुरूप बना सकता है।
12G-SDI केबलों के बारे में आम प्रश्न
क्या मैं 12G-SDI के लिए पुराने SDI कोएक्सियल केबल का उपयोग कर सकता हूँ?
कभी-कभी यह बहुत कम दूरी के लिए काम कर सकता है, लेकिन पुराने केबल/कनेक्टर 12G पर मार्जिन बनाए रखने में सक्षम नहीं हो सकते हैं। स्थिर 4K ट्रांसमिशन के लिए—विशेषकर लंबी दूरी पर—12G बैंडविड्थ के लिए डिज़ाइन किए गए केबल असेंबली और सही ढंग से टर्मिनेटेड 75Ω कनेक्टर का उपयोग करें।
मेरे 12G का सिग्नल बीच-बीच में क्यों गायब हो जाता है?
इसके सामान्य कारणों में कनेक्टर का घिसाव, कमजोर स्ट्रेन रिलीफ, खराब टर्मिनेशन गुणवत्ता, तंग बेंड रेडियस या ईएमआई एक्सपोजर शामिल हैं। 12G पर, छोटी-मोटी समस्याएं ड्रॉपआउट या अस्थिर छवियों के रूप में तुरंत दिखाई देने लगती हैं।
मुझे कोटेशन प्राप्त करने के लिए कौन सी जानकारी देनी चाहिए?
त्वरित मूल्यांकन के लिए, कृपया निम्नलिखित जानकारी साझा करें: आवश्यक लंबाई, कनेक्टर का प्रकार (BNC/BNC या अन्य), मात्रा, अनुप्रयोग परिदृश्य (स्टूडियो/OB/इंस्टॉल), और लेबलिंग/पैकेजिंग संबंधी कोई भी आवश्यकताएँ।
12G-SDI केबल असेंबली के लिए कोटेशन का अनुरोध करें
क्या आपको 4K/अल्ट्रा HD के लिए विश्वसनीय 12G-SDI परफॉर्मेंस चाहिए? MOCO स्केलेबल प्रोडक्शन के साथ OEM/ODM केबल असेंबली को सपोर्ट करता है। हमें अपनी ज़रूरतें भेजें और हम आपको सही कोएक्सियल केबल और टर्मिनेशन सॉल्यूशन सुझाएंगे।
लंबाई: ____ मीटर / ____ फुट
कनेक्टर: बीएनसी-बीएनसी (या अन्य)
मात्रा: प्रोटोटाइप / छोटा बैच / बड़े पैमाने पर उत्पादन
उपयोग के उदाहरण: स्टूडियो / लाइव इवेंट / प्रसूति एवं प्रसवोत्तर देखभाल / मेडिकल इमेजिंग / औद्योगिक
