Obtenga más información sobre los conceptos básicos del conector M12

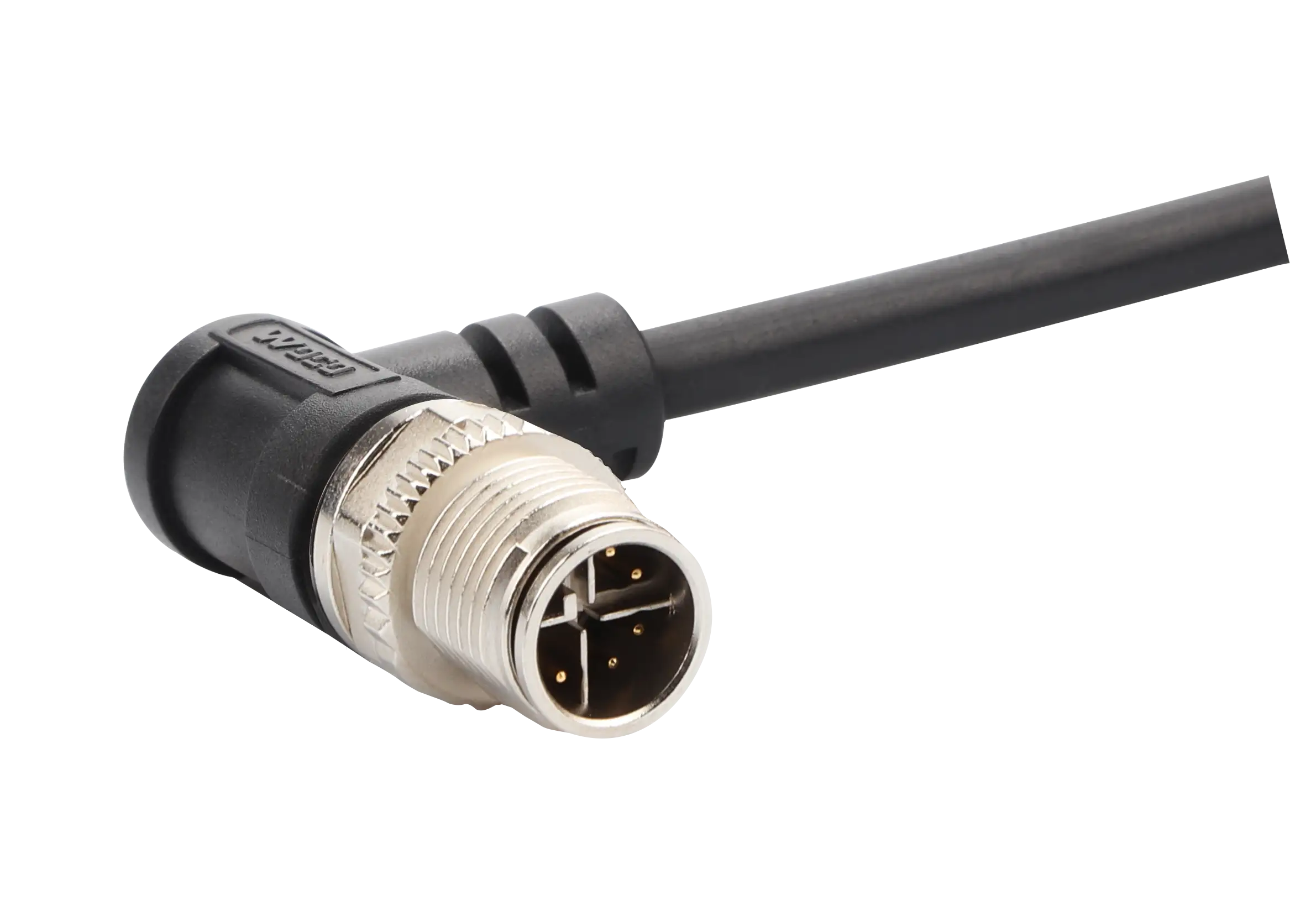

Conector M12

Según las normas EIA/TIA, los conectores M8/M12 cumplen las condiciones técnicas de transmisión para conectores modulares de categoría 5 (RJ45). El uso del código D evita conexiones incorrectas al código A y el cableado de frenos al código B.

No existía ningún tipo de conector M8/M12 compatible con placas de circuito impreso hasta 2005, cuando se crearon los conectores circulares M8/M12 con terminales de montaje superficial. Estos terminales ayudan a miniaturizar los dispositivos de campo. Sus robustos pines les permiten pasar por el empaquetado por lotes y el correspondiente proceso de alimentación mediante recipientes vibratorios.

El concepto básico de diseño modular crea conectores con diversas alturas de montaje y distintos tipos de pines. Según las necesidades del usuario, los métodos de terminación ofrecidos incluyen montaje superficial, crimpado o tecnología de reflujo de orificio pasante, siendo el montaje superficial el estándar. Los aislantes negros de los conectores están fabricados con plástico resistente a altas temperaturas, por lo que no presentan problemas en los procesos convencionales de soldadura de montaje superficial.

El controlador del armario de distribución utiliza tarjetas de E/S para controlar los dispositivos de campo. Hoy en día, la automatización industrial tiende a sistemas descentralizados donde los frenos de excitación y los sensores suelen conectarse a cajas de E/S pasivas o de bus de campo. Para ofrecer soluciones rentables para múltiples aplicaciones, los dispositivos de campo específicos requieren una solución avanzada de conectores modulares y flexibles. Para ello, los conectores circulares M8/M12 de diversos tipos de circuitos impresos se complementan con sistemas de cables. Diferentes formas de modelos, número de pines, calidades y longitudes de cable contribuyen a lograr soluciones de automatización personalizadas y rentables.
