Um cabo coaxial inadequado pode comprometer seriamente a qualidade do seu sinal, causar prejuízos de milhares em equipamentos e transformar uma instalação simples em um verdadeiro pesadelo de solução de problemas. Você se depara com fichas técnicas repletas de classificações RG, valores de impedância e configurações de blindagem que, na verdade, se confundem.
Já vimos equipes de compras encomendarem cabos baseando-se apenas no preço, para depois descobrirem que escolheram o tipo errado para suas necessidades de frequência. Engenheiros herdam sistemas com cabos misteriosos que ninguém documentou. Técnicos desmontam conjuntos tentando descobrir qual conector corresponde a qual padrão de cabo.
Eis o que abordaremos:
● O que diferencia um cabo coaxial de outras linhas de transmissão?
● Cabos da série RG e suas aplicações específicas
● Cabos coaxiais rígidos para transmissão de alta potência
● Cabos radiantes para instalações em túneis e subterrâneas
● Opções semirrígidas e flexíveis para diferentes cenários de montagem
Você sairá daqui sabendo exatamente qual tipo de cabo se adequa às especificações da sua aplicação, faixa de frequência e condições ambientais. Chega de ficar adivinhando quanto à integridade do seu sinal.
Um cabo coaxial transmite sinais elétricos através de um arranjo geométrico específico que impede a interferência eletromagnética, mantendo o sinal original. O nome "coaxial" vem da construção do cabo, onde dois condutores compartilham o mesmo eixo.
Eis como as camadas se empilham de dentro para fora:
● Condutor central: Este fio, sólido ou flexível, transporta o sinal. O cobre é adequado para a maioria das aplicações, enquanto o aço revestido de cobre ou o cobre banhado a prata atendem a requisitos específicos.
● Isolante dielétrico: Esta camada separa o condutor central da blindagem externa. O material escolhido (polietileno, espuma ou PTFE) afeta diretamente a velocidade do sinal e as taxas de perda.
● Condutor externo (blindagem): Cobre trançado, folha metálica ou ambos envolvem o dielétrico. Essa blindagem bloqueia interferências externas e fornece um caminho de retorno para o sinal. Blindagens múltiplas oferecem melhor proteção, mas reduzem a flexibilidade.
● Revestimento: A camada protetora externa resiste a danos físicos, exposição aos raios UV e condições ambientais adversas. O PVC é adequado para instalações internas, enquanto o PE ou compostos especiais protegem cabos para uso externo e em ambientes agressivos.
A principal vantagem em relação aos cabos de par trançado padrão reside na blindagem externa. Ela proporciona impedância consistente ao longo de todo o comprimento, o que significa que o sinal mantém sua integridade em frequências mais altas. Esse design blindado permite que os cabos coaxiais transportem sinais de banda larga, feeds de vídeo e transmissões de radiofrequência sem captar ruídos de equipamentos elétricos ou fontes de rádio próximas.
Os cabos coaxiais são divididos em categorias distintas com base em sua construção, flexibilidade e aplicação pretendida. Cada tipo resolve desafios específicos de transmissão em diferentes faixas de frequência e condições ambientais.
● Cabos coaxiais da série RG: O sistema de classificação Radio Guide continua sendo a maneira mais comum de identificar cabos coaxiais em campo. Esses cabos possuem especificações padronizadas que indicam exatamente o desempenho esperado.
○ O cabo RG-6 é utilizado para distribuição de vídeo residencial e comercial. Você encontrará esse cabo em modems a cabo, antenas parabólicas e sistemas de CATV. Sua impedância de 75 ohms e dielétrico sólido o tornam a escolha ideal para frequências de até 3 GHz.
○ O cabo RG-11 oferece desempenho superior com um núcleo mais espesso e menor perda de sinal em longas distâncias. Use-o quando precisar transmitir sinais a mais de 45 metros sem amplificação.
○ O cabo RG-59 é ideal para instalações de vídeo analógico e CFTV de menor comprimento. Seu diâmetro mais fino facilita a passagem em espaços reduzidos, mas a perda de sinal aumenta mais rapidamente do que com o RG-6.
○ Os cabos RG-58 e RG-213 são adequados para aplicações de 50 ohms, como comunicações de rádio e equipamentos de teste. O RG-58 é flexível e ideal para instalações móveis e temporárias, enquanto a construção mais espessa do RG-213 suporta níveis de potência mais elevados.
● Cabos coaxiais rígidos: Os cabos rígidos utilizam um condutor externo sólido de alumínio ou cobre em vez de fios trançados. Essa construção rígida proporciona a menor perda de sinal disponível, tornando esses cabos o padrão para torres de transmissão, estações base de telefonia celular e transmissão de radiofrequência de longa distância. A desvantagem reside na complexidade de instalação, já que não é possível dobrar o cabo rígido em curvas.
● Cabos coaxiais radiantes: Também chamados de cabos coaxiais com vazamento, esses cabos permitem intencionalmente que o sinal escape através de ranhuras no condutor externo. Túneis, minas e sistemas de transporte subterrâneo utilizam cabos radiantes para manter a comunicação via rádio em locais onde antenas convencionais não alcançam. O vazamento controlado cria uma zona de cobertura contínua ao longo de todo o comprimento do cabo.
● Opções semirrígidas e flexíveis
Cabos semirrígidos utilizam um tubo metálico sólido como condutor externo. Eles são moldados uma única vez durante a instalação e mantêm essa forma permanentemente. Aplicações militares e aeroespaciais dependem de cabos semirrígidos, onde a resistência à vibração e a impedância consistente são mais importantes do que a flexibilidade.
Cabos flexíveis permitem rotear conexões ao redor de obstáculos e equipamentos em movimento. O condutor externo trançado ou espiral mantém a blindagem, permitindo dobras repetidas. Espere algumas limitações de desempenho em comparação com alternativas rígidas.
● Tipos coaxiais especializados
○ Os cabos triaxiais possuem uma segunda blindagem externa separada por outra camada dielétrica. Essa blindagem extra bloqueia interferências em ambientes com alto nível de ruído, como estúdios de transmissão e equipamentos de imagem médica.
○ Os cabos twin-axiais agrupam dois cabos coaxiais em uma única capa. Isso proporciona transmissão de sinal balanceada para aplicações que exigem sinalização diferencial ou caminhos redundantes.
○ Cabos conformáveis preenchem a lacuna entre designs semirrígidos e flexíveis. Você pode moldá-los manualmente para roteamento personalizado, e eles mantêm essa forma sem o compromisso permanente de uma construção verdadeiramente semirrígida.
○ Os cabos coaxiais blindados envolvem a construção padrão em uma armadura metálica ou sintética. Essa proteção é importante quando os cabos sofrem danos físicos, danos causados por roedores ou condições de enterramento direto.
Tipo de cabo | Impedância | Uso principal | Flexibilidade | Taxa de perda |
RG-6 | 75Ω | Banda larga/TV | Moderado | Moderado |
RG-11 | 75Ω | Corridas longas | Baixo | Baixo |
RG-58 | 50Ω | RF/Rádio | Alto | Moderado |
Linha dura | 50Ω/75Ω | Transmissão | Nenhum | Muito baixo |
Semirrígido | 50Ω | Aeroespacial/Militar | Nenhum | Muito baixo |
Radiante | 50Ω | Túneis | Baixo | Variável |

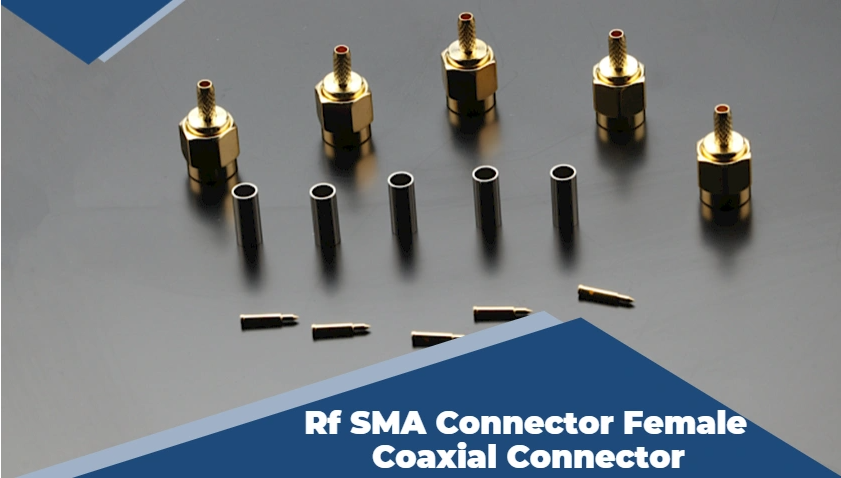

A escolha do conector deve ser compatível com o tipo de cabo. Um cabo coaxial de RF exige uma terminação diferente de um cabo RG-6 padrão.
Posso usar cabo RG-6 para todas as minhas aplicações de 75 ohms?
O cabo RG-6 é adequado para a maioria das instalações residenciais e comerciais de pequeno porte em distâncias de até 45 metros (150 pés). Acima dessa distância, você notará uma degradação do sinal que afetará a qualidade da imagem ou a transmissão de dados. Para distâncias maiores ou quando precisar manter a intensidade do sinal em várias divisões, utilize o cabo RG-11. O núcleo mais espesso do RG-11 reduz a perda de sinal quase pela metade em comparação com o RG-6.
O que determina se preciso de um cabo de 50 ohms ou de 75 ohms?
Os requisitos de impedância do seu equipamento são determinados. Conectores de televisão, modems a cabo e sistemas de distribuição de vídeo operam a 75 ohms. Comunicações de rádio, equipamentos de teste e sistemas celulares operam a 50 ohms. A mistura de valores de impedância cria reflexões de sinal que corrompem a transmissão. Certifique-se de que a impedância do cabo seja compatível com a dos dispositivos de origem e destino.
Em que situações a complexidade de instalação de cabos coaxiais rígidos se justifica?
A utilização de cabos rígidos é vantajosa quando a perda de sinal precisa ser inferior a 1 dB por 30 metros (100 pés) na frequência de operação. Torres de transmissão, estações base de telefonia celular e longas instalações externas se beneficiam do desempenho superior dos cabos rígidos. Sua construção robusta resiste a danos causados pelo clima e mantém a impedância constante por décadas. Serão necessárias ferramentas e conectores específicos, mas a menor necessidade de amplificação geralmente compensa o custo de instalação mais elevado.
Quais tipos de conectores funcionam com diferentes cabos coaxiais?
Os conectores BNC são usados em cabos flexíveis RG-58, RG-59 e similares para conexões rápidas. Os conectores RCA são usados para áudio e vídeo em cabos RG-59. Os conectores DIN são usados em aplicações especializadas que exigem múltiplos contatos. Os conectores tipo F são fixados por crimpagem ou rosca em cabos RG-6 e RG-11 para instalações de televisão e banda larga. O diâmetro do cabo e a frequência de uso determinam qual tipo de conector oferece uma terminação confiável.
Agora você pode entrar em uma conversa sobre especificações de cabos sabendo exatamente qual tipo se adequa à sua faixa de frequência, requisitos de distância e ambiente de instalação. Chega de dúvidas se o RG-6 dará conta do recado ou se você precisa usar um cabo rígido.
Eis o que esse conhecimento lhe proporciona:
● Elimine pedidos adicionais dispendiosos selecionando cabos que correspondam aos seus requisitos de impedância e tipos de conectores desde o início, economizando tempo de projeto e evitando estouros de orçamento.
● Evite problemas de degradação de sinal antes da instalação, calculando o comprimento do cabo em relação às taxas de perda, garantindo que seu sistema funcione conforme as especificações desde o primeiro dia.
● Reduza as dores de cabeça da instalação escolhendo níveis de flexibilidade que correspondam às suas restrições de roteamento, diminuindo o tempo de instalação e mantendo a integridade da blindagem nas curvas.
● Evite incompatibilidades de conectores , entendendo quais construções de cabos aceitam quais estilos de terminação, prevenindo falhas em campo devido a conjuntos de conectores de cabos coaxiais incompatíveis.
