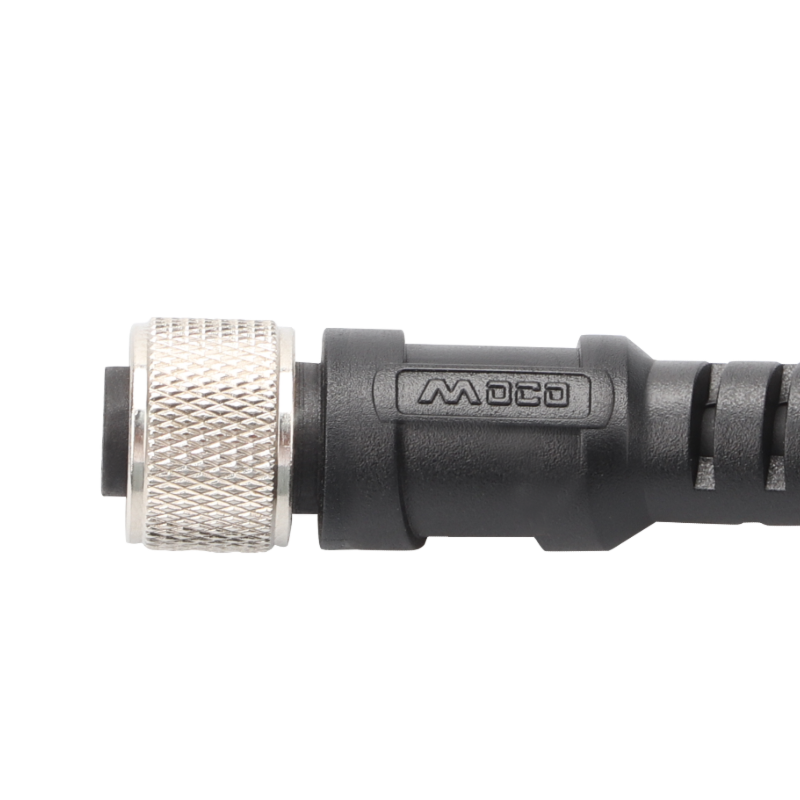

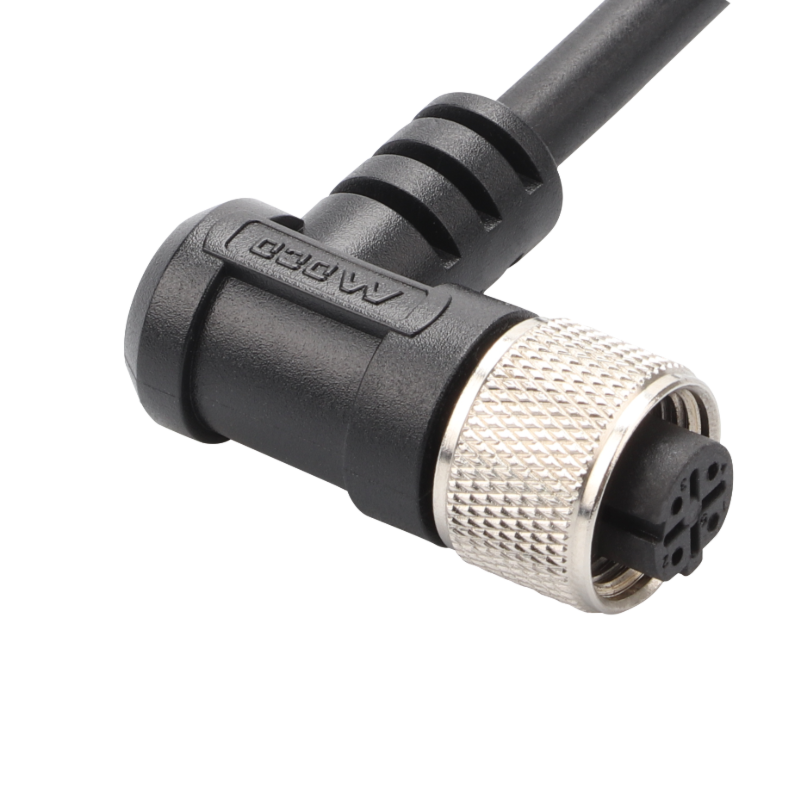

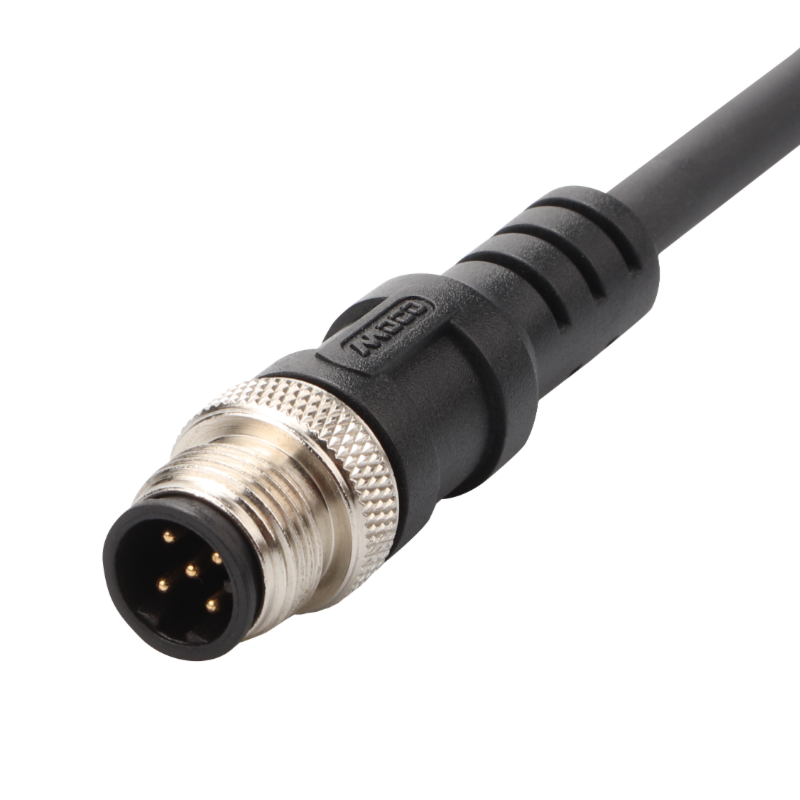

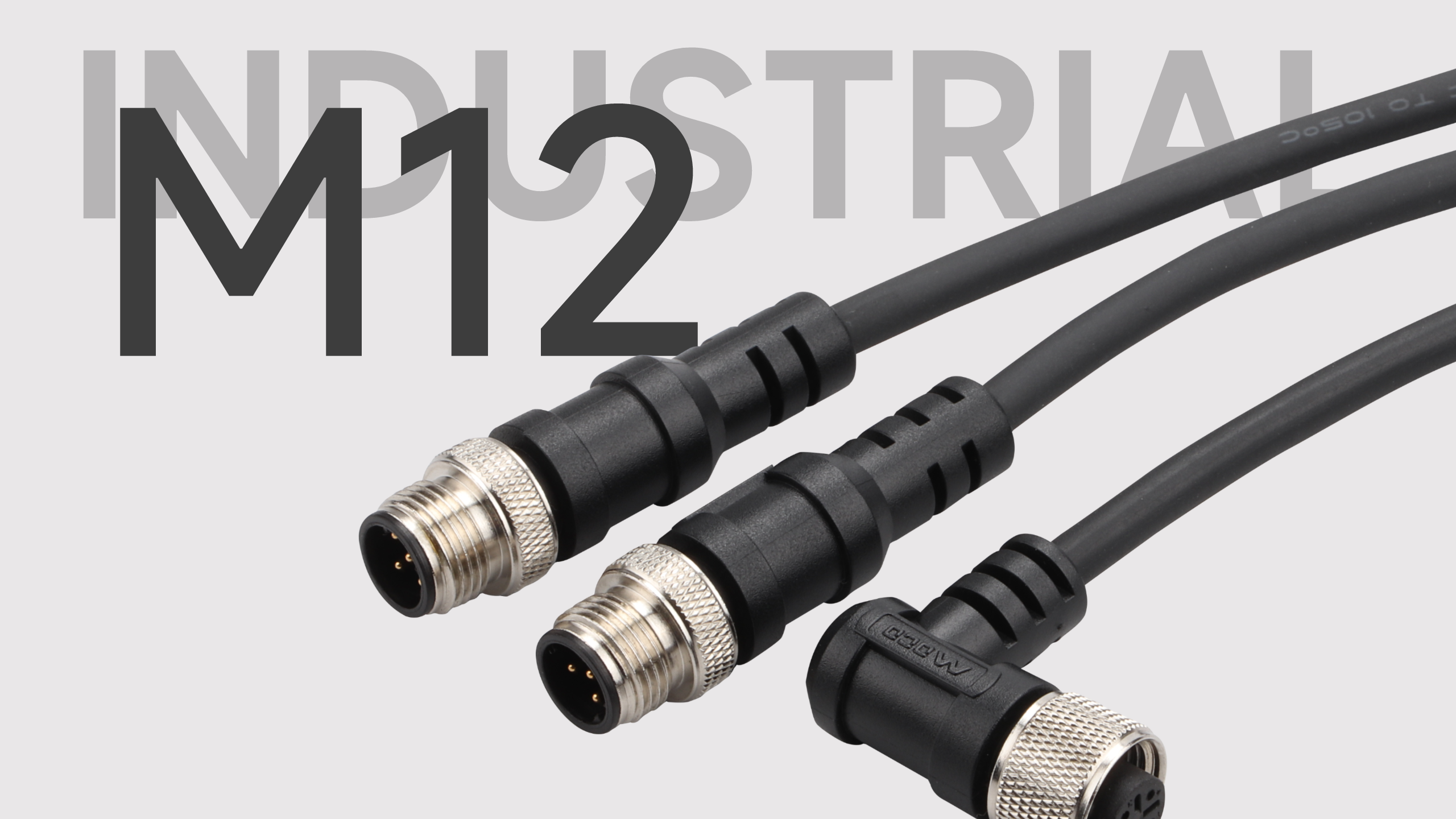

Industrieller M12-Steckverbinder der M-Serie für Sensor und Bremse

Der M12-Stecker

wird mittlerweile für nahezu alle Feldbusspezifikationen empfohlen und entspricht der Schutzart IP67 gemäß IEC 61076-2-101/104. Traditionell wird es zum Anschluss von Sensoren und Aktoren in der Automatisierungstechnik verwendet. Änderung 1 dieser Norm beschreibt die höhere Schutzart des 4-poligen D-kodierten M12-Steckverbinders, der für industrielle Ethernet-Anwendungen eingesetzt wird.

Gemäß dem EIA/TIA-Standard entspricht der M12-Stecker den Übertragungsbedingungen von Modulbuchsen der Kategorie 5 (RJ45). Die D-Codierung verhindert Fehlsteckungen mit A-Codierung (für Sensor- und Aktorverdrahtung) und B-Codierung (für einige Feldbusse).

Bis zur Einführung des SMD-M12-Steckverbinders gab es keine M12-Steckverbinder für Leiterplatten. Die SMD-Technologie trägt zur Miniaturisierung von Feldgeräten bei. Dank der robusten Pins ist die Verarbeitung in Großpackungen und die entsprechende Verwendung einer Rüttelplatte möglich. Alternativ kann die Verpackung auf Gurt und Rolle erfolgen.

Das modulare Grunddesign ermöglicht Steckverbinder mit unterschiedlichen Einbauhöhen und Stiftkonfigurationen. Je nach Anwenderanforderung stehen verschiedene Anschlussverfahren zur Verfügung, darunter Oberflächenmontage, Einpressen und Wellenlöten, wobei die Oberflächenmontage den Standard darstellt. Das schwarze Isoliergehäuse des Steckverbinders besteht aus hochtemperaturbeständigem Kunststoff, sodass alle gängigen Oberflächenmontageverfahren problemlos eingesetzt werden können.

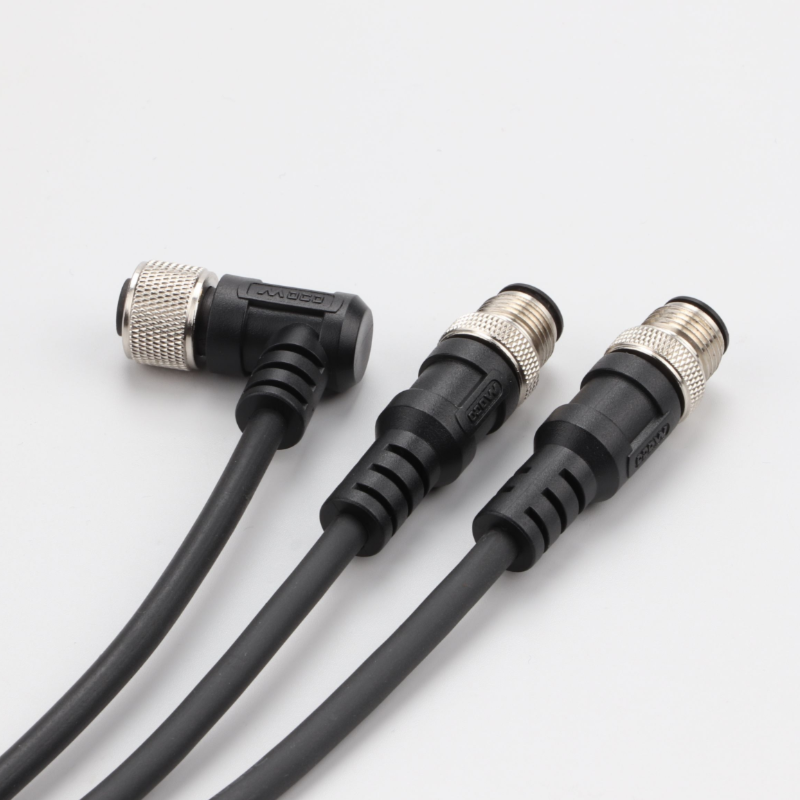

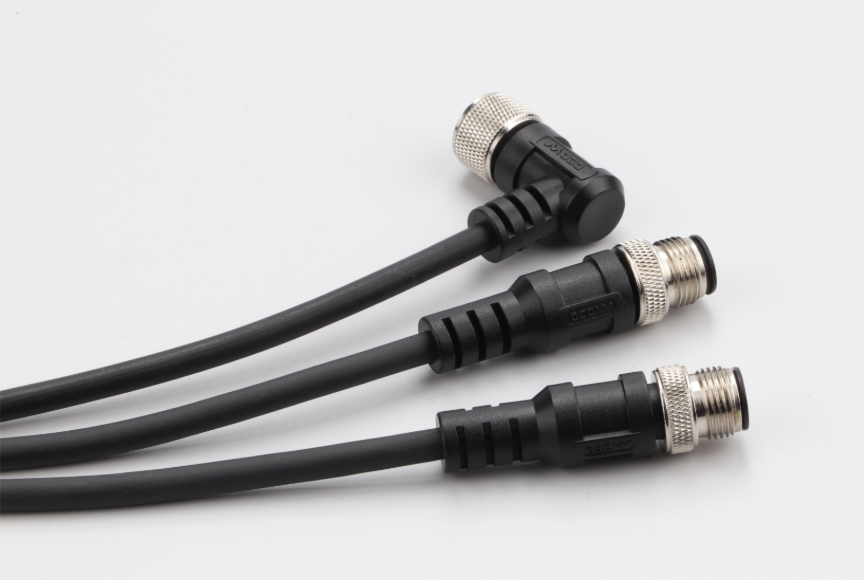

Früher wurden Feldgeräte über I/O-Karten von Steuerungen in Schaltschränken angesteuert; heute ist die industrielle Automatisierung tendenziell dezentraler, wobei Aktoren und Sensoren häufig an passive oder busfähige I/O-Boxen angeschlossen werden. Um kosteneffiziente Lösungen für verschiedene Anwendungen zu realisieren, benötigen spezifische Feldgeräte hochmodulare und flexible Steckverbinder. Daher werden die verschiedenen M12-Steckverbinder für Leiterplatten durch Kabelsysteme ergänzt. Unterschiedliche Modelle, Formen, Pinanzahlen, Kabelqualitäten und Längen tragen zu kosteneffizienten und kundenspezifischen Automatisierungslösungen bei.
