특정 기계적 동작을 통해 전기 제품의 연결 및 분리를 완료합니다. 주요 기능은 다음과 같습니다.
1. 신호 전송 또는 전기 에너지 전송
2.회로를 만들거나 끊는다
커넥터를 분류하는 방법에는 여러 가지가 있으며, 이 기사에서는 이에 중점을 둘 것입니다. 그러나 커넥터의 적용 방향이 다르기 때문에 접촉형과 비접촉형이 있습니다. 예를 들어 광섬유 커넥터와 전기 커넥터는 접촉식이고 근접 스위치는 비접촉 커넥터입니다. 전기 신호와 광학 신호도 분류됩니다. 오늘 우리는 주로 전기 신호용 접점 커넥터에 대해 이야기하고 있습니다.
전자 커넥터와 해당 구성 요소는 장비의 다양한 시스템과 부품에 분산되어 신호와 에너지 전송을 담당하는 장비의 인터페이스 구성 요소를 지원하는 중요한 요소입니다. 연결 품질은 전체 시스템의 안전하고 안정적인 작동과 직접적인 관련이 있습니다.
고주파에서 저주파까지, 원형에서 직사각형까지, 수백 암페어를 전달하는 고전류 커넥터부터 약한 신호를 전달하는 고밀도 커넥터, 일반 인쇄 기판 커넥터까지 다양한 회로가 전기 커넥터로 상호 연결됩니다. 거의 모든 유형의 전기 커넥터는 장비 전체 기능의 정상적인 성능을 보장하기 위해 빠른 분리 및 분리와 같은 특수 커넥터부터 다양한 시스템 엔지니어링에 널리 사용되었습니다.
요약하자면, 다양한 유형의 애플리케이션 시나리오에 직면하여 산업용 커넥터의 분류는 매우 복잡합니다. 따라서 기술이 지속적으로 발전함에 따라 시장에서 점점 더 많은 커넥터가 사용되고 있으며 다양한 유형의 커넥터의 성능도 매우 다릅니다. 제조업체는 응용 환경에 따라 커넥터를 설계하기 위해 다양한 특성을 가진 재료를 사용합니다. 다양한 환경에서 커넥터의 안정적이고 안정적인 사용을 보장합니다.
반면, 전기 연결의 신뢰성은 장비 시스템의 성능을 직접적으로 결정합니다. 전자 커넥터의 성능은 전반적인 성능 평가입니다. 커넥터 단자와 달리 재질, 디자인, 공정 측면에서 성능을 쉽게 평가할 수 있습니다.
오늘날 커넥터 유형은 다양하고 성능 평가를 위해 선택이 다소 까다롭지만 장비에 커넥터를 사용하면 다음과 같은 이점이 분명합니다.
1. 생산 공정을 개선하여 커넥터는 전자 제품의 조립 공정을 단순화하고 대량 생산 공정도 단순화합니다.
2. 유지 관리 및 업그레이드가 쉽습니다.
3. 디자인의 유연성을 향상시킵니다. 커넥터를 사용하면 엔지니어는 신제품을 설계 및 통합할 때, 그리고 구성 요소로 시스템을 구성할 때 더 큰 유연성을 가질 수 있습니다. 커넥터 끝단의 와이어 수와 와이어 간격으로 인해 연결이 더욱 편리하고 빨라집니다. 전자 제품의 부피를 효과적으로 줄이는 동시에 생산 비용을 줄일 수 있는 것은 이러한 작은 세부 사항입니다. 움직이는 메인보드 간이나 PCB 간 전송을 위한 데이터 라인으로 효과적으로 사용할 수 있습니다.
커넥터가 너무 많은데 어떻게 나눌 수 있나요?
모든 성형 제품에는 일반적으로 사용되는 USB, 헤드폰 잭, 이더넷 인터페이스 또는 덜 일반적인 군용 맞춤형 인터페이스와 같은 커넥터가 필수적입니다. 따라서 광범위한 시장을 기반으로 커넥터 분류도 다양합니다.
1. 전자 장비의 내부 및 외부 연결 기능에 따라 상호 연결 수준은 6가지 유형으로 구분됩니다.
A: 구성요소와 패키지의 상호 연결;
B: 패키지와 회로 기판의 상호 연결;
C: 보드 간 상호 연결;
D: 구성요소 간 상호 연결;
E: 입력 및 출력 인터페이스에 대한 구성 요소의 상호 연결;
F: 시스템 간 상호 연결.
2. 전송 신호의 종류에 따른 분류:
A: 전원 커넥터(전력 전송);
B: 신호 커넥터(전송 신호);
C: 고주파 커넥터(데이터 전송).
3. 전기적 요구사항에 따른 분류:
A: 범용 커넥터;
B: 고전력 커넥터;
C: 고전압 커넥터;
D: 펄스 커넥터;
E: 저소음 커넥터;
F: 위상 변조 커넥터;
G: 정밀 동축 커넥터.
4. 작동 빈도에 따른 분류:
고주파 커넥터, 고주파 동축 커넥터, 비디오 커넥터, 동축 변환기, 임피던스 변환기, 결합 크기 변환기, 젠더 변환기, 마이크로스트립-동축 변환기, 도파관-동축 변환기, 정합 부하 커넥터, 저주파 커넥터, 인쇄 기판 커넥터, 리본 케이블 커넥터 , 집적 회로 커넥터, 혼합 커넥터 등
5. 환경 조건에 따른 분류:
A: 밀봉된 커넥터;
B: 높은 수압 씰 커넥터;
C: 고진공 밀봉 커넥터;
D: 3중 방수 커넥터;
E: 내방사선 커넥터;
F: 고온 커넥터;
G: 극저온 커넥터.
6. 외관에 따른 분류:

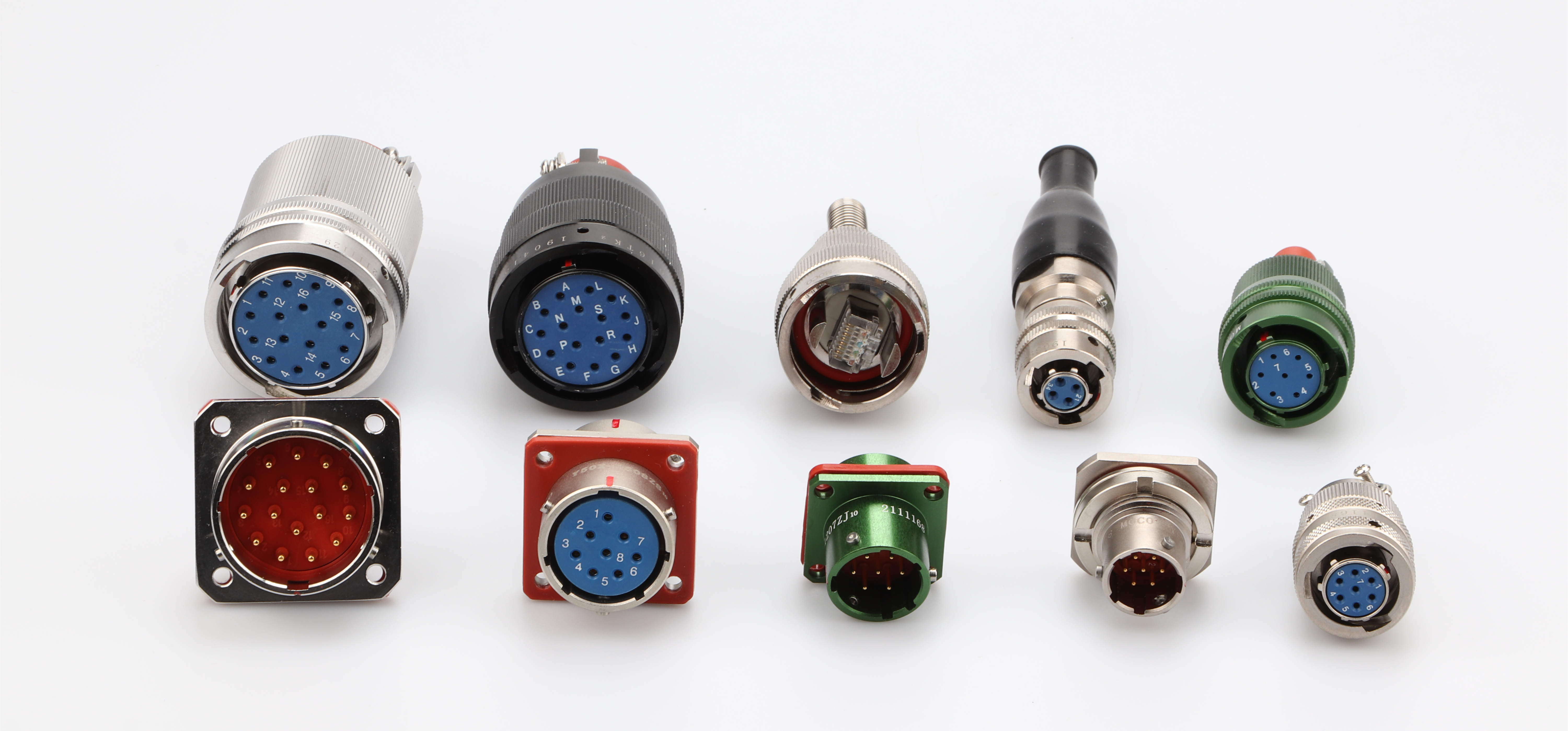

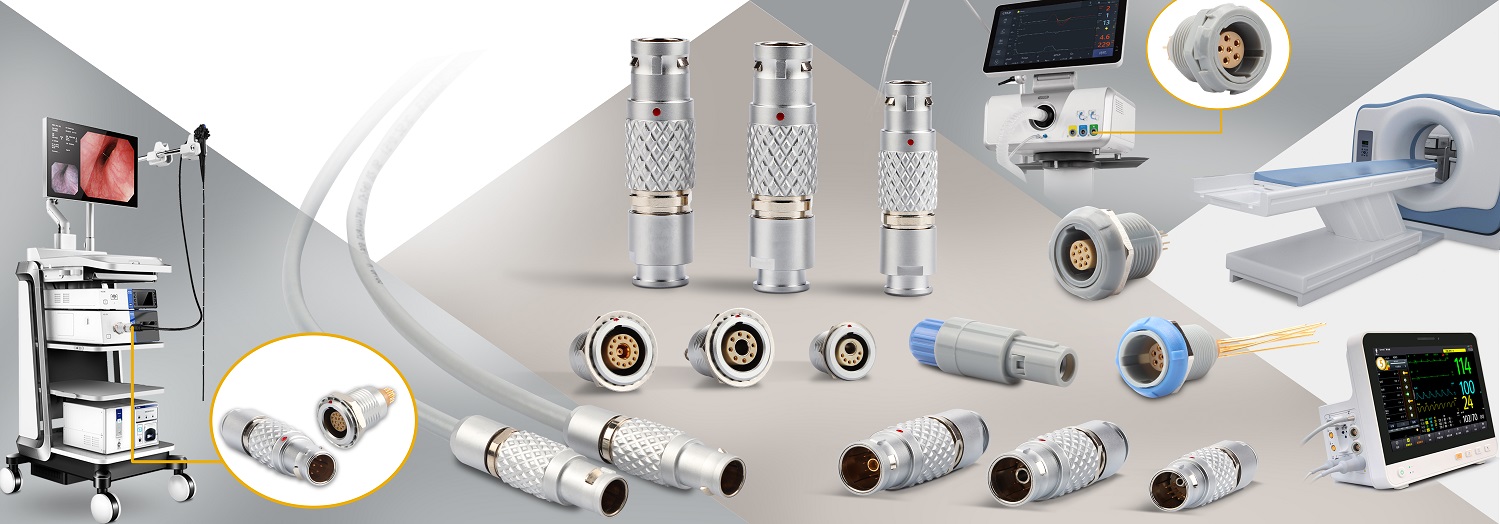

원형 커넥터는 주로 군사 장비에 사용됩니다. (연결 형태에는 주로 총검(고속), 스레드, 자동 잠금, 푸시-풀, 인라인 및 직선형 등이 포함됩니다.) 직사각형 커넥터가 널리 사용되고 빠르게 발전하고 있습니다. 많은 보드 레벨 커넥터는 직사각형 커넥터입니다. (플러그와 소켓의 연결 방법에는 일반적으로 직선 플러그와 직선 플러그 및 나사 잠금 장치의 두 가지 유형이 있습니다.)
7. 적용 방향에 따른 분류:
A: RF 커넥터;
B: 광섬유 커넥터;
C: 비접촉 커넥터(근접 스위치 등)
위의 분류는 모두 외부 또는 애플리케이션 속성을 기반으로 하며 각 제조업체가 다릅니다. NEDA는 커넥터 부품 포장에 대한 분류 표준을 제정했지만 기술이 발전함에 따라 커넥터 분류가 더욱 복잡해졌습니다. 그러나 통신 커넥터 측면에서는 소프트웨어 프로토콜의 협력으로 인해 실제로 변경 사항이 거의 없으며 효과적인 구별이 없습니다.
A. DB 커넥터, DIX 커넥터 및 DIN 커넥터를 포함한 다중 와이어 케이블 커넥터.
B. RJ45 및 RJ11 커넥터를 포함한 연선 커넥터;
C. 동축 케이블 커넥터에는 T 커넥터, BNC 커넥터 및 종단 저항이 포함됩니다.
커넥터 선택의 기본 원칙
전류용량
전원 신호용 커넥터를 선택할 때 커넥터의 전류 전달 용량에 더 주의를 기울이십시오. 디레이팅 설계를 채택하는 동시에 핀 사이의 절연 내전압에도 주의해야 합니다.
구조 크기
커넥터의 외부 치수는 매우 중요하며 제품의 연결에는 특정 공간 제한이 있습니다. 특히 단일 보드의 커넥터는 다른 구성 요소를 방해할 수 없습니다. 사용 공간 및 설치 위치에 따라 적절한 설치 방법을 선택하십시오(전면 설치와 후면 설치가 있으며 설치 및 고정 방법에는 리벳, 나사, 칼라 또는 커넥터 자체의 베이요넷의 빠른 잠금 등이 포함됩니다) 및 모양 (직선, 곡선, T형, 원형, 정사각형).
임피던스 매칭
일부 신호에는 임피던스 요구 사항이 있으며, 특히 무선 주파수 신호에는 임피던스 매칭에 대한 요구 사항이 더 엄격합니다. 임피던스가 일치하지 않으면 신호 반사가 발생하여 신호 전송에 영향을 미칩니다. 일반적으로 신호 전송에는 커넥터의 임피던스에 대한 특별한 요구 사항이 없습니다.
방패
통신제품의 발전으로 EMC는 점점 더 많은 주목을 받고 있습니다. 선택한 커넥터에는 금속 쉘이 있어야 합니다. 동시에 케이블에는 차폐층이 있어야 합니다. 차폐 효과를 얻으려면 차폐 층을 커넥터의 금속 쉘과 연결해야 합니다. 사출 성형 방식을 사용하여 플러그 부분을 구리 스킨으로 감싸고 케이블의 차폐층을 구리 스킨으로 용접합니다.
오삽입 방지
잘못된 삽입 방지에는 두 가지 측면이 있습니다. 하나는 커넥터 자체이고, 커넥터 자체는 180도 회전하며, 잘못된 정렬과 잘못된 연결로 인해 잘못된 신호 연결이 발생합니다. 이때 잘못된 삽입 방지 선택에 주의를 기울여야 합니다. -커넥터를 최대한 삽입하거나 커넥터의 상대적 위치를 조정하여 어셈블리를 고유하게 만듭니다. 반면에 재료 유형을 줄이기 위해 여러 신호가 동일한 커넥터를 사용합니다. 이때 A 플러그가 B 소켓에 꽂혀 있는 것처럼 보일 수 있습니다. 이때 주의를 기울여야 한다. 이런 일이 발생하면 심각한 결과(단순 경보가 아니라 파괴적)가 발생할 경우 A 및 B 인터페이스를 서로 다른 유형의 소켓으로 선택해야 합니다(예: A는 남성, B는 여성).
신뢰할 수 있음
커넥터는 신호를 연결하는 데 사용되므로 연결 부분이 신뢰성이 있어야 합니다(예: 점 접촉보다 표면 접촉이 좋고, 판스프링 유형보다 핀홀 유형이 좋습니다 등).
다재
커넥터 선택 과정에서는 가능한 한 공통 재료를 선택해야 하며, 특히 동일한 시리즈의 제품 중에서 커넥터 선택은 다양성이 뛰어나 재료 유형을 줄이고 수량을 늘리며 비용을 절감하는 동시에 공급 위험을 줄입니다.
사용환경
커넥터를 실외, 실내, 고온, 고습, 염수 분무, 곰팡이, 저온 및 기타 환경에서 사용하는 경우 커넥터에 대한 특별한 요구 사항이 있습니다.
삽입 빈도
커넥터의 연결 및 분리에는 일정한 수명이 있습니다. 연결 및 분리 횟수가 한계에 도달하면 커넥터 성능이 저하됩니다. 일부 신호 인터페이스를 자주 연결하고 분리해야 하는 경우 커넥터를 선택할 때 커넥터의 연결 및 분리 횟수에 더 많은 주의를 기울여야 합니다.
라이브 상황
항상 활성화되어 있는지 여부에 따라 핀 유형 또는 암형 커넥터를 선택하십시오.
고려하면
커넥터를 선택하는 과정에서 다양한 요소가 독립적이지 않고 상호 작용하는 경우가 많습니다. 따라서 가장 적합한 커넥터를 선택하려면 커넥터 선택 과정에서 종합적으로 고려해야 합니다. 선택의 품질은 단계에 따라 달라집니다. 제품에 대한 영향 정도.
