Qual a diferença entre conectores M8 e M12?

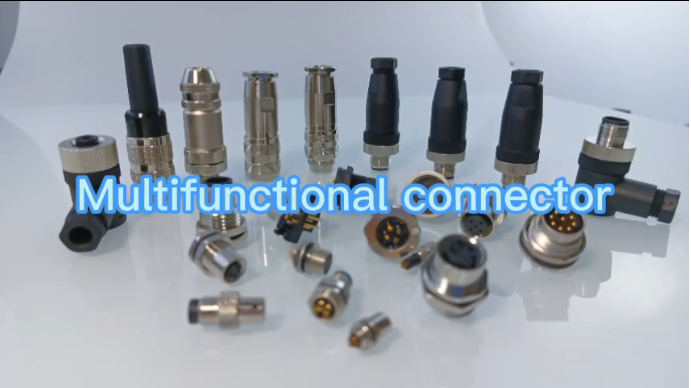

Escolher entre conectores M8 e M12 parece simples, certo? No entanto, escolher o errado pode atrasar seu projeto de automação ou causar falhas frustrantes mais tarde. Não deixe que a escolha do conector seja o ponto fraco do seu sistema. Nós simplificamos essa decisão.

Contagem de pinos e fiação: opções de configuração

Além do tamanho, a verdadeira diferença está dentro do conector. O número de pinos determina que tipo de sinais ou quanta energia o conector pode suportar. 1 Você não usaria um conector simples de 3 pinos para dados de alta velocidade, certo?

Conectores M8: Mantendo sua natureza compacta, os conectores M8 normalmente apresentam 3 ou 4 pinos .

● Conector de 3 pinos: Muito comum para sensores básicos (como sensores de proximidade ou fotoelétricos) que necessitam de alimentação (positiva e negativa) e uma única linha de sinal. Simples e eficaz.

● Conector de 4 pinos: Oferece flexibilidade para sensores que necessitam de uma linha de sinal extra ou pares de alimentação separados. Você encontrará esses conectores em muitos sensores industriais padrão.

Embora menos frequentes, você pode ocasionalmente encontrar conectores M8 com 5 ou até mesmo 6 pinos para aplicações compactas específicas, mas os de 3 e 4 pinos são os mais comuns.

Conectores M12: O corpo maior do M12 permite mais pinos e arranjos mais complexos . As quantidades mais comuns incluem 3, 4, 5, 8 e 12 pinos .

● 3 e 4 pinos: Usos semelhantes ao M8 (sensores, atuadores), mas no formato M12 mais comum.

● 5 pinos: Frequentemente usado em sistemas de barramento CAN ou dispositivos que necessitam de um aterramento funcional adicional.

● 8 pinos: Frequentemente usado para protocolos Ethernet industriais como EtherCAT ou Profinet (suporta 4 pares).

● 12 pinos: Ideal para aplicações complexas de sensoriamento ou controle que necessitam de muitos condutores em um único ponto de conexão, como certos encoders ou caixas de distribuição multifuncionais.

Por que a programação é importante (e MUITO):

Não dá para simplesmente encaixar qualquer conector M12 de 4 pinos em qualquer soquete de 4 pinos. É aí que entra a codificação (ou chaveamento). Trata-se de entalhes e encaixes físicos dentro da interface do conector que impedem a conexão de conectores com layouts de fiação diferentes e incompatíveis. Pense nisso como uma trava de segurança física. Trocar as linhas de sinal, energia ou dados pode danificar o equipamento. Definitivamente, nada bom.

Embora um estudo aprofundado de programação seja assunto para outro momento, alguns exemplos comuns que você encontrará na Moco Connectors incluem:

● Codificado como A: O tipo mais comum para sensores, alimentação CC e atuadores. (Disponível em conectores M8 e M12)

● Codificado em B: Frequentemente usado para conexões Fieldbus como Profibus DP. (Principalmente M12) 3

● Codificado em D: Usado para Ethernet de 100 Mbit (Profinet, EtherNet/IP). Normalmente com 4 pinos. (Principalmente M12)

● Codificado em X: Projetado para Ethernet de alta velocidade de 10 Gbit. Sempre com 8 pinos. (Principalmente conector m12)

Classificações elétricas: tensão e corrente compatíveis.

Os conectores não se resumem apenas ao encaixe; eles precisam suportar a carga elétrica com segurança. Aplicar tensão ou corrente excessiva em um conector é arriscado – superaquecimento, danos ou falha na conexão. É necessário que as especificações do conector sejam compatíveis com as exigências da sua aplicação.

Não existe uma solução única para todos os casos. As especificações elétricas dependem muito do projeto específico do conector: número de pinos, tamanho dos pinos, codificação e até mesmo a bitola do fio utilizado influenciam.

Classificação do conector M8:

Geralmente, os conectores M8 são usados ​​em circuitos de baixa potência. Normalmente, são classificados para tensões como 30 V ou 60 V CA/CC. A capacidade de corrente por pino costuma variar de 1 a 4 amperes, sendo comum encontrar conectores com maior número de pinos (mais pinos em um espaço menor).

Classificações do conector M12:

A plataforma M12, de maior porte, oferece mais versatilidade elétrica. Conectores M12 padrão (como os codificados como A, B e D) podem ter classificações de 30 V a 250 V CA/CC, dependendo da quantidade de pinos e da norma específica. As classificações de corrente por pino geralmente variam de 1 A a 4 A, semelhantes às do M8 em muitas aplicações comuns de sensores/atuadores.

No entanto , o M12 expande-se verdadeiramente com codificações específicas para diferentes níveis de potência (como K, L, S e T). Estas são projetadas explicitamente para fornecer maior potência, podendo lidar com correntes acima de 10 amperes e tensões mais elevadas. Para isso, utilizam diferentes configurações e tamanhos de pinos.

A Regra de Ouro:

As especificações dos conectores podem variar entre fabricantes e séries de produtos específicas. SEMPRE consulte a folha de dados para obter o número de peça exato do conector que você pretende usar. A Moco Connectors fornece folhas de dados detalhadas para nossos produtos M8 e M12, listando os limites precisos de tensão e corrente. Não chute – verifique as especificações.

Usos típicos: onde cada tipo de conector se destaca

Conhecer o tamanho, os pinos e os limites elétricos ajuda a restringir as opções. Agora, vamos ver onde os conectores M8 e M12 costumam aparecer no mundo real. Embora possa haver alguma sobreposição, cada tipo tem suas aplicações preferenciais.

Conectores M8: Mestres da Miniatura

Ao pensar em M8, pense em algo compacto . Seu tamanho reduzido o torna perfeito para qualquer lugar onde o espaço seja limitado ou o dispositivo conectado seja muito pequeno. Os conectores M8 da Moco Connectors são frequentemente usados ​​para:

● Sensores de proximidade em miniatura instalados em espaços reduzidos de máquinas.

● Pequenos sensores fotoelétricos monitoram objetos em esteiras transportadoras.

● Atuadores compactos ou válvulas pneumáticas precisam de sinais de controle básicos.

● Alguns sistemas de visão ou scanners em que o tamanho do conector é um fator limitante.

● Em qualquer lugar que precise de uma conexão de E/S básica e confiável com o mínimo de espaço físico.

Conectores M12: O pilar da indústria

O M12 é o conector consagrado para automação industrial em geral. Seu tamanho ligeiramente maior e, principalmente, sua ampla gama de opções de número de pinos e codificação permitem que ele execute diversas tarefas. Nossos conectores M12 são comuns em aplicações como:

● Sensores industriais padrão de todos os tipos (pressão, temperatura, fluxo, posição).

● Atuadores , válvulas solenoides e controles de motores.

● Redes Fieldbus , como Profibus (usando codificação B) ou DeviceNet/CANopen (geralmente com 5 pinos codificados em A).

● As conexões Ethernet industriais requerem codificação D específica (para 100 Mbit/s) ou codificação X (para 10 Gbit/s).

● Fornecimento de energia dedicado usando codificações especializadas K, L, S ou T para necessidades de corrente mais elevadas.

● Conexões com dispositivos de segurança, como cortinas de luz ou botões de parada de emergência.

● Interligação de pontos de E/S através de blocos de distribuição ou caixas de junção.

A codificação específica de um conector M12 geralmente indica diretamente sua função: D para dados, B para barramento e K/L/S/T para alimentação. É um sistema inteligente. Seja qual for a sua necessidade, desde a compactação do M8 até a ampla gama de recursos do M12, a Moco Connectors oferece opções confiáveis ​​para essas aplicações.

Como fazer a escolha certa: fatores-chave

Você já viu as diferenças de tamanho, pinos, componentes elétricos e usos comuns. Agora, como escolher o conector certo – M8 ou M12 – para sua aplicação específica? A resposta está em combinar as capacidades do conector com as necessidades da sua aplicação.

Faça a si mesmo estas perguntas-chave:

1. Quanto espaço você tem? Se o ponto de conexão for extremamente apertado ou estiver em um dispositivo minúsculo, a natureza compacta deM8 Pode ser necessário. Caso contrário, o M12 costuma ser mais fácil de manusear.

2. Quantos condutores são necessários? Conte os fios. Dispositivos simples que precisam de 3 ou 4 condutores podem usar M8 ou M12. Para 5, 8, 12 ou mais pinos, necessários para sensores complexos, Fieldbus ou Ethernet, você precisará de um cabo mais longo.M12 .

3. Quais são os requisitos de tensão e corrente? Verifique os requisitos de energia. Sinais padrão de baixa potência são adequados para conectores M8 ou M12 comuns. Se você precisar de uma tensão mais alta (até 250 V) ou uma corrente significativamente maior (acima de 4 A), procure especificamente por conectores M12 com classificação de potência (codificados como K, L, S ou T).

4. Que tipo de sinal ou rede é? A aplicação geralmente determina o conector e a codificação. O Ethernet Industrial requer   M12 codificado em D ou X. O Profibus normalmente usa M12 codificado em B. Sensores comuns geralmente usam M8 ou M12 codificado em A. Consulte a documentação do seu dispositivo.

5. Existe alguma preferência por uma interface padrão?  M12 É amplamente considerado o conector padrão para automação industrial, oferecendo ampla compatibilidade. O M8 preenche a lacuna da miniaturização.

6. O que já está implementado? Às vezes, padronizar um único tipo de conector em uma máquina ou sistema simplifica o estoque e a manutenção. Considere sua configuração atual.

Os conectores M8 e M12, como os da Moco Connectors, geralmente oferecem excelente vedação ambiental (frequentemente IP67 ou superior quando apertados corretamente), protegendo contra poeira e água. Portanto, a durabilidade costuma ser sólida para ambos em ambientes industriais típicos.

O melhor primeiro passo é sempre verificar as especificações do dispositivo que você está conectando. Muitas vezes, ele recomenda ou exige um tipo específico de conector e codificação. Se você ainda estiver avaliando as opções ou precisar de uma configuração específica, entre em contato com a Moco Connectors . Temos uma ampla gama de soluções M8 e M12 e podemos ajudá-lo a encontrar a solução ideal.

M8 ou M12: Encontrando o seu modelo ideal

Escolher entre conectores M8 e M12 não precisa ser complicado. Lembre-se da ideia principal: o M8 se destaca em aplicações compactas onde o espaço é limitado, enquanto o M12 oferece uma plataforma versátil e padrão para uma ampla gama de sinais industriais, dados e necessidades de energia.

O melhor conector sempre depende da aplicação. Considerando o espaço físico, os requisitos de pinos, a carga elétrica e a aplicação específica (como Ethernet ou Fieldbus), você pode identificar a opção ideal. Comece sempre consultando a documentação do seu dispositivo.

Pronto para explorar opções de conectores de alta qualidade? Encontre uma seleção completa de conectores M8 e M12 projetados para desempenho confiável aqui na Moco Connectors.

Visite-nos para conhecer a nossa gama de produtos:   https://www.mococonnectors.com/

Fazer uma escolha informada significa um melhor projeto de sistema e uma operação mais confiável para seus projetos.
