O que é um conector M12? Tipos, usos e benefícios.

Cansado de sinais intermitentes ou falhas de conexão que atrapalham seu trabalho? Às vezes, os menores componentes causam as maiores dores de cabeça, principalmente se você estiver usando o tipo errado de conector M12 sem perceber. Acertar esse detalhe evita frustrações na hora de resolver o problema. Criamos este guia para tornar os conectores M12 fáceis de entender e simples.

O que é um conector M12?

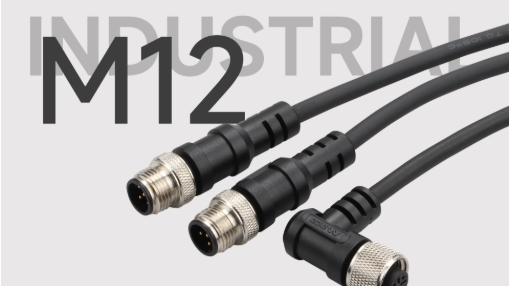

Vamos começar pelo básico. Um conector M12 é um tipo de conector elétrico circular amplamente utilizado em sistemas de automação e controle industrial. Pense em sensores, atuadores, Ethernet industrial e redes fieldbus – os conectores M12 são frequentemente a escolha ideal. Eles fornecem conexões seguras e confiáveis ​​para transmissão de dados e energia nesses ambientes exigentes.

Mas de onde vem o nome "M12"? É bem simples, na verdade. Refere-se ao sistema métrico .12 Rosca de travamento com diâmetro de mm usada para acoplar as partes do plugue e do receptáculo. Essa rosca padronizada proporciona compatibilidade entre os componentes e cria uma conexão firme e segura quando encaixada.

Esse mecanismo de travamento por parafuso é fundamental. Ele evita desconexões acidentais causadas por vibração ou tração moderada, problemas comuns em linhas de produção ou com equipamentos em movimento. Você obtém uma conexão confiável, reduzindo o tempo de inatividade.

A robustez é outra característica fundamental dos conectores M12, como os que fornecemos na Moco Connectors. Normalmente, eles possuem vedação ambiental, frequentemente com classificação IP67 ou superior. Isso significa resistência à entrada de poeira e proteção contra imersão temporária em água, tornando-os perfeitamente adequados para condições industriais severas .

Em resumo, as principais características incluem:

● Design circular: compacto e fácil de manusear em espaços reduzidos.

● Rosca de travamento M12: Proporciona um acoplamento seguro e resistente à vibração.

● Vedação ambiental: Classificado para proteção contra poeira e água (procure pelas classificações IP67 e IP68).

● Uso versátil: Capaz de transportar sinais de sensores, dados de rede (como Ethernet) e energia elétrica.

Decodificando os tipos de conectores M12

Nem todos os conectores M12 são iguais. Você notará que eles vêm com diferentes "codificações" ou "encaixes" e quantidades variadas de pinos. Isso não é apenas para variedade; é crucial para segurança e desempenho . A codificação é uma característica física – um formato ou entalhe específico – que impede que você conecte acidentalmente um conector ao tipo errado de tomada. Imagine conectar um cabo de alimentação onde deveria ser conectado um cabo de dados – nada bom.

Pense na codificação como o formato único de uma chave que só encaixa em uma fechadura específica. Ela garante que você faça a conexão elétrica correta todas as vezes. Aqui estão algumas das codificações mais comuns que você encontrará:

● Codificação A: Esta é a opção mais comum para sensores, atuadores, alimentação CC e redes industriais básicas como DeviceNet ou CANopen. Você encontrará conectores com codificação A com números de pinos que variam de 2 a 17. Eles são muito versáteis para automação de uso geral.

● Codificação B: Utilizada principalmente paraPROFIBUS Conexões fieldbus. A codificação B evita a mistura acidental com cabos de sensores codificados em A. Normalmente, possui 5 pinos.

● D-Coding: Sua solução completa para Ethernet industrial ePROFINET Os conectores com codificação D geralmente possuem 4 pinos (2 pares) e suportam velocidades de dados de até 100 Mbps (Fast Ethernet). A codificação específica os mantém separados dos tipos de alimentação ou de outras redes.

● Codificação X: Precisa de velocidades Ethernet mais rápidas ? A codificação X é a solução. Projetados para Ethernet industrial de alta velocidade de até 10 Gbps, esses conectores possuem 8 pinos (4 pares) e contam com blindagem interna entre os pares para manter a integridade do sinal em frequências mais altas. Essenciais para aplicações modernas com uso intensivo de dados.

Por que tantas contagens de pinos?

O número de pinos corresponde diretamente aos sinais ou linhas de energia que o conector precisa transportar.

● Um sensor simples pode precisar apenas de 3 ou 4 pinos (alimentação, terra, sinal).

● Dispositivos mais complexos ou aplicações de energia podem exigir 5, 8 ou até mesmo 12 pinos.

● Dados de alta velocidade, como Gigabit Ethernet (codificação X), requerem 8 pinos.

Escolher a codificação e a quantidade de pinos corretas é fundamental. Usar um conector M12 com codificação D para um sensor que espera codificação A simplesmente não funcionará – eles não se encaixarão fisicamente. Sempre combine a codificação e a quantidade de pinos do conector com a sua aplicação específica e os requisitos do dispositivo. Na Moco Connectors, oferecemos uma variedade dessas codificações padrão para atender às suas necessidades.

Usos comuns para conectores M12

Onde os conectores M12 são utilizados? Sua combinação de robustez, travamento seguro e vedação os torna ideais para diversas aplicações industriais. Você os encontrará em todos os lugares assim que começar a procurar.

Aqui estão alguns excelentes exemplos:

● Sensores e atuadores: Esta é uma aplicação clássica. Sensores de proximidade, sensores fotoelétricos, sensores de pressão, sensores de temperatura e atuadores de válvulas frequentemente dependem de conectores M12 com codificação A para transmissão confiável de sinal e energia, mesmo com vibração constante ou potencial exposição a fluidos.

● Redes industriais: Para conectar máquinas e controladores, os conectores M12 são indispensáveis.

○ Fieldbus: Os conectores M12 com codificação B são padrão para redes PROFIBUS DP, interligando módulos de E/S distribuídos. A codificação A também é usada para outros fieldbuses, como CANopen e DeviceNet.

○ Ethernet Industrial: Os conectores M12 com codificação D (até 100 Mbps) e X (até 10 Gbps) oferecem conexões robustas para Ethernet/IP, PROFINET, EtherCAT e outros protocolos baseados em Ethernet em ambientes de fábrica. Eles superam os conectores RJ45 padrão em termos de durabilidade.

● Automação Industrial e Robótica: Pense em linhas de montagem, máquinas de embalagem e braços robóticos. Os conectores M12 suportam o movimento constante e as condições exigentes, garantindo que os sinais de controle e feedback permaneçam estáveis.

● Processamento de Alimentos e Bebidas: Ambientes que exigem lavagem frequente são comuns nesse setor. As altas classificações de proteção IP (como IP67, IP68 e até mesmo IP69K para lavagens de alta pressão) dos conectores M12 de aço inoxidável os tornam perfeitos para equipamentos que necessitam de limpeza frequente.

● Transporte: Os M12 podem ser encontrados em trens, ônibus ou veículos pesados ​​para diversos sistemas de bordo, graças à sua resistência a choques e vibrações.

● Medição e Controle: Em qualquer situação que exija medições precisas e sinais de controle confiáveis ​​em condições adversas, os conectores M12 oferecem uma conexão segura.

Principais vantagens: Por que escolher conectores M12?

Já vimos o que são conectores M12 e onde são usados. Mas por que são tão populares em aplicações exigentes? A resposta está em diversas vantagens importantes que resolvem diretamente desafios industriais comuns.

● Durabilidade e Vedação Excepcionais: Convenhamos, os ambientes industriais não são nada amigáveis. Os conectores M12 são construídos para resistir. Sua construção típica oferece resistência a vibrações, choques e tensões físicas em geral. Adicione altas classificações IP (como IP67 ou IP68) e você terá excelente proteção contra poeira e líquidos. Isso significa menos falhas causadas por fatores ambientais.

● Conexão segura e confiável: A rosca de travamento M12 é uma grande vantagem. Ela garante que o conector permaneça firmemente encaixado, evitando desconexões acidentais que podem interromper a produção ou levar à perda de dados. Essa conexão segura é fundamental em ambientes com movimento ou vibração constantes. Você terá tranquilidade.

● Tamanho compacto: O espaço costuma ser limitado dentro de máquinas ou painéis de controle. O design circular do M12 oferece um formato relativamente pequeno em comparação com conectores retangulares mais volumosos, facilitando a instalação em áreas confinadas.

● Padronização e Segurança: As codificações definidas (A, B, D, X) são uma grande vantagem. Elas evitam conexões incorretas, protegendo seu equipamento contra possíveis danos elétricos. Essa padronização também promove a interoperabilidade entre componentes de diferentes fabricantes de conectores M12 (desde que estejam em conformidade com o padrão).

● Versatilidade para diversos sinais: O M12 não serve apenas para uma coisa. Com diferentes codificações e números de pinos, você pode usá-lo para sinais de sensores, alimentação de atuadores, comunicações de barramento de campo e transmissão de dados Ethernet de alta velocidade – tudo dentro da mesma família de conectores. Alguns tipos, particularmente os codificados em D e X para Ethernet, também oferecem opções de blindagem para proteger a integridade do sinal contra interferência eletromagnética (EMI).

Guia de seleção: como escolher o conector M12 certo

Conhecer os tipos e benefícios dos conectores M12 é ótimo, mas como escolher o conector M12 correto ? Fazer a escolha certa evita problemas de conexão e garante o bom funcionamento do seu sistema. Trata-se de escolher o conector adequado para a aplicação.

Segue um resumo prático do que você deve considerar:

1. Aplicação e Programação: O que você está conectando?

○ Sensores/Atuadores/Alimentação CC: A codificação A geralmente é a melhor opção.

○PROFIBUS: Continue usando a codificação B.

○ Ethernet industrial (até 100 Mbps): a codificação D é o padrão.

○ Ethernet de alta velocidade (até 10 Gbps): Você precisará de codificação X para obter o desempenho e a blindagem necessários.

○ Dica profissional: Nunca force uma conexão. Se não encaixar facilmente, verifique novamente a codificação – usar a codificação errada é um erro comum.

2. Número de pinos: Quantos condutores seu sinal ou alimentação requer? Conte os fios necessários para o seu dispositivo (alimentação, terra, linhas de sinal, pares de dados). Escolha um conector M12 com pelo menos esse número de pinos. As opções comuns variam de 3 a 17 pinos, dependendo da codificação.

3. Condições Ambientais: Onde o conector ficará instalado?

○ Áreas empoeiradas ou úmidas: Procure por uma classificação mínima de IP67. Isso protege contra poeira e imersão temporária em água.

○ Ambientes úmidos/com lavagem: Pode ser necessário o uso de IP68 ou até mesmo IP69K (para lavagens com alta pressão e alta temperatura). Considere conectores com corpo em aço inoxidável para ambientes corrosivos, como os de processamento de alimentos.

○ Vibração/Movimento: O mecanismo de travamento por parafuso inerente ao M12 é bom, mas certifique-se de que o alívio de tensão do cabo também seja adequado.

4. Tipo e comprimento do cabo: Que tipo de cabo você está usando? Ele é blindado (requisito para muitas aplicações Ethernet)? Certifique-se de que o conector seja compatível com o diâmetro e o tipo do seu cabo (por exemplo, PVC, PUR). A Moco Connectors oferece conectores para instalação em campo (onde você mesmo faz a fiação) e conjuntos de cabos pré-moldados para maior praticidade e vedação garantida.

5. Estilo de rescisão:

○ Cabos Moldados: Estes vêm com o conector moldado de fábrica em um cabo de comprimento específico. Oferecem a melhor vedação e durabilidade, sendo ótimos para confiabilidade.

○ Conectores para instalação em campo: Permitem que você mesmo faça a terminação do cabo em campo usando terminais de parafuso, conexão por deslocamento de isolamento (IDC) ou terminais de solda. Oferecem flexibilidade para comprimentos personalizados ou reparos. Escolha o tipo de terminação que melhor se adapta às suas necessidades de instalação e nível de habilidade.

Concluindo: Conectores M12 para conexões confiáveis

Os conectores M12 oferecem uma solução robusta e padronizada para muitas necessidades de conectividade industrial. Desde sua definição básica e mecanismo de travamento seguro até as codificações específicas (A, B, D, X) projetadas para diferentes aplicações, como sensores, fieldbus e Ethernet, eles proporcionam versatilidade.

Observamos como eles se destacam em ambientes adversos – resistindo a poeira, água e vibração – tornando-os ideais para automação industrial, robótica e até mesmo processamento de alimentos. Escolher o tipo certo envolve combinar a codificação, a quantidade de pinos e a classificação ambiental com suas necessidades específicas.

Uma conexão correta significa menos tempo de inatividade e uma operação mais confiável. Seja para garantir a vedação com conjuntos de cabos pré-moldados ou para oferecer flexibilidade com opções de conexão em campo, os conectores M12 são a solução ideal.
